需求分析

该网吧规模为240台PC机，网吧业主要求无盘服务器进行10G连接，并要求网吧局域网速度稳定，快速。

因此，对于网吧而言，优良的网络架构以及选用合适的网络设备，相当于给网吧运营提供了一个高速可靠的网络基础平台。好的网络基础，可以配合网吧经营者的经营策略、管理理念以及服务意识，为网友提供更好的服务。

鉴于以上需求，我们采用合勤6台XGS-1910-48做万兆光环网，无盘客户机直接与XGS-1910-48连接，省去接入交换机，从而减少了网络节点。

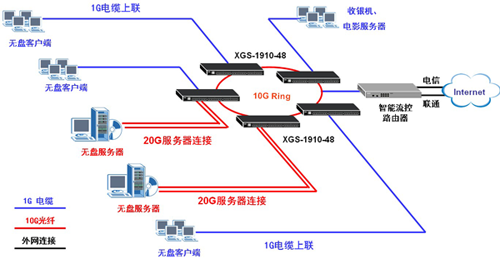

网络应用拓扑图

方案说明

1、 出口路由器：

选用1台合勤NR-2200智能流控路由器，该路由器全千兆接口，集智能流控，游戏网页加速，防火墙于一身。

2、 交换机：

选用6台合勤XGS-1910-48万兆交换机，6台设备进行10G 光环网连接，并应用生成树协议。该交换机可提供176Gbps的无阻塞交换能力和131Mpps的包转发率；并提供44千兆电口，4组千兆光电复用口，4个10G SFP+接口。

3、 无盘客户端：

无盘客户端直接与XGS-1910-48连接，省去传统结构用法中的接入层交换机。

4、 无盘服务器：

无盘服务器与XGS-1910-48的10G接口进行光纤连接。

方案特点和优势

速度快：

1、采用此连接方式后，整个网络结构中就会省去原来接入交换机对数据的转发，网络结构层次减少，数据转发次数减少，从而提高整个网络的数据转发速度。

2、采用万兆服务器连接后，可以提高无盘服务器与客户机之间通信的带宽，链路带宽可达单向10G，双向20G，从而解决网络瓶颈问题和满足Win7系统在网吧的普及和使用。

维护易：

1、采用此网络结构后，网络结构层次更少，网络结构更加简单，减少了网络结点，从而大大降低出现网络故障的机率，同时也更加利于网络故障的排查。

2、直连方式因为省去了传统网络结构中的非网管接入层交换机，从而网络设备都具备了可网管功能，网络产品都具有图形化、智能化、集中化、安全防御一体化的平台特点，打造让人省心、放心、舒心的网络环境。

用户点评

合勤科技网吧产品稳定可靠，采用此网络结构后，网吧局域网速度稳定，快速，网速压力测试很理想。

产品清单
