合勤MS-7206是一台智能型，多层模块化的区域网络交换机，设计给需要为关键应用程序提供持续可用性的企业环境使用，并具备最高等级的效能，网络服务品质（QoS），严密资 料安全以及带宽管控等功能。

合勤MS-7206提供6个插槽空间，其中2个插槽是供管理板卡使用，同时提供备份管理功能，其余4个插槽则是供智能型业务板卡使用，可支持高达192个千兆端口。

合勤MS-7206所具备的双主控，可热插拔的输入输出（I/O）模块以及备份电源提供了一个稳键的系统架构，满足企业对网络零失误的需求。

MS-7206S

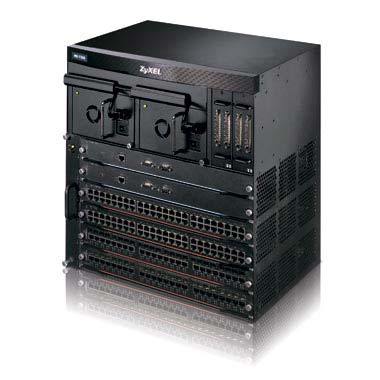

MS-7206的机柜 2个控制卡槽位 4个业务卡槽位





MI-7248

业务板卡 48个千兆电口 L2/L3/L4本地交换能力 高密度千兆电口集成



MI-7248PWR

业务板卡 48个千兆电口，并支持POE供电 L2/L3/L4本地交换能力 高密度千兆电口集成（支持POE供电）



MI-7248TF

业务板卡 48个千兆端口（24口千兆电口+24个千兆光口） L2/L3/L4本地交换能力 高密度千兆端口集成（24个RJ-45端口+24个SFP插槽）



MI-7526F

业务板卡 20个千兆SFP插槽 4组千兆光电复用口 1个万兆扩展插槽（可选配EM-412/422万兆扩展卡） L2/L3/L4本地交换能力





MM-7201

管理板卡 384Gbps交换背板 支持负载均衡，线速转发 支持Console，SNMP，RMON 1个带外管理接口（RJ-45） 2个串口：1个RS-323 Console口 和 1个警报Console口 系统状态指示灯

MP-7201

交流（AC）电供电模块 提供600W供电能力 双主控（主-主）工作模式，实现负载均衡



MP-7202

POE专用外部供电模块 提供750W供电能力 1个MP-7202可支撑1个MI-7248PWR业务板卡



MP-7203

直流（DC）电供电模块 提供600W供电能力 双主控（主-主）工作模式，实现负载均衡



最高端网络的模块化三层核心交换机

轻松部署与扩展性

为满足企业的成长需求，网络架构必须要有弹性，以便应对未来可能的网络扩充需求以及新的应用需求。若要升级或置换企业网络的核心设备，成本的考量将远大于其他系统部件。合勤MS-7206提供6个开放式插槽，包括2个管理板卡插槽和4个业务板卡插槽，让企业享有足够的网络部署弹性。同时，合勤MS-7206也具备了高达768Gbps的无阻塞交换能力，以及高达192个全功率输出POE供电的以太网端口，使其能轻松地满足任何大量带宽的应用需求，以及未来下一代的多重服务应用。

支持10G接口

电话会议，视频通讯，视频监控，储存及系统备份的高带宽结合式服务，使得企业需要背板带宽无阻塞交换的系统架构来满足网络上流量递增的需求。合勤MS-7206提供了高达8个10G接口，并支持4个具有10G接口的业务板卡MI-7526F，因此，企业可轻松地将网络核心连接到高带宽的应用服务器，例如：资料中心服务器，或是将10G接口连接到企业网络中的其他交换机。

极低的延迟性与零失误效能，确保网络运转效率

合勤MS-7206经验证，能以极低的延迟性达到100%零失误的资料处理能力。根据由Tolly Group所进行的独立测试，合勤MS-7206的192个千兆端口在二层或三层的流量几乎99%满载的状况下，展现了仅5.6 - 15微秒的极低延迟。此一绝佳的表现让我们看到合勤MS-7206具备企业所极需的绝佳效能，实现声音，视频等即时性应用而几乎觉察不到任何延迟。

节能设计，更环保，更经济

节能对企业来说已经成为一个重要的议题，对于IT管理者来言，在高效能与高节能中做出抉择变得日益困难，为应对此问题，合勤MS-7206提供了领先业界的节能技术。根据由Tolly Group所进行的独立测试，合勤MS-7206在待命模式下仅使用555瓦的电力，而在系统100%满载时仅需要额外的28瓦电力即可完成工作。毫无疑问，合勤MS-7206不但可以节省电费支出，同时也让企业保有绝佳的系统效能。

弹性与冗余设计，提供企业永不中断的服务

网络是企业每日营运的关键，而任何网络中断都可能对公司的业务造成严重的影响。合勤MS-7206提供了企业弹性且冗余备份的设计，能确保企业网络连续不中断地运作。以硬件架构则言，合勤MS-7206受管理的交换核心具备2个管理板卡插槽，双主-主工作模式的弹性架构可供插入2张MM-7201管理板卡同时运作，达到负载均衡与网络带宽共用的功能，而安装的2张管理板卡更能让企业发生故障事件时，有效发挥快速修复的能力。

除了具备双重备份电源供应及可抽换式风扇模块外，合勤MS-7206还提供了极高的冗余备份，可达到不中断的网络运作。以软件架构来说，合勤MS-7206支持IEEE802.3ad链路汇聚，由此对关键链路提供备份路径与带宽聚合的功能，来达到降低网络中断的概率。此外，IEEE802.1W快速生成树协议（RSTP），开放最短路径优先（OSPF）路由，以及虚拟路由冗余协议（VRRP）功能，都可让企业网络能即时地恢复中断的链路。

为企业关键性应用所设计的智能型QoS

由于越来越多的应用都整合到以IP为基础的企业网络架构当中，现今网络上的资料流也前所未有的复杂及多元。为了确保网络多重服务品质，对企业网络来说，采用先进的流量控制技术来管理不同的信息流量是当务之急的任务。有别于将不需要的信息流量转发到管理核心。

合勤MS-7206支持智能型网络服务品质（QoS）功能，可将网络流量最佳化，用以服务关键性的应用程序。服务类型（CoS）与差异化服务代码（DSCP）的支持，让系统管理人员可轻松的针对如Voip与视频会议等关键性应用进行分类与分级。在流量优先处理与带宽控制方面，合勤MS-7206提供了完整的QoS功能，例如多层（L2/L3/L4）AC访问控制列表，8个优先权队列，SPQ/WRR/WFQ排列算法，以及64Kbps的带宽控制。这些优异的特色功能让网络管理人员可轻松设定正确的优先权。

强化保护客户的安全性

对网络服务提供商来说，避免服务用户在共享的网络或设备上互相影响，是个主要的需处理课题，合勤科技MS-7206交换机提供完整的安全性功能，可在管理封包的同时也一并保护用户的资料。入侵锁定 (Intrusion Lock) 功能可侦测每个以太网络端口的插入与拔出状态，而交换器也会自动在需要的时候关闭某个端口，802.1x认证功能则可避免网络受到未经授权使用者的危害，通讯端口安全性功能可避免未经授权的使用者使用网络。

此外，802.1x功能与RADIUS并用时，能有效的透过使用者名称与密码 (或其它方式) 避免未经授权的存取，且能在混合有线与无线存取的网络环境中，扮演强力的存取控制角色。

合勤科技MS-7206交换机还支持多层 (L2/L3/L4) 存取控制列表，此功能是以规则为基础的精巧控制机制，能轻松在弹性的网络环境中透过网页或命令列接口进行建置，以避免不合法的存取，而且可以根据来源与目的MAC地址、IP地址或是TCP/UDP连接端口来控管封包的传输。

提供企业级的零错误网管能力，同时降低营运成本

对网络管理人员来说，管理并维护一个复杂的企业网络是一件艰辛的工作。因此，使用一个较友善且具备多种选择的网络管理界面可有效降低困难度，并可享用企业网络所带来的各种好处。合勤MS-7206支持全面的网络管理功能，例如合勤独特的智能型堆叠（iStacking™)技术可让管理人员透过一台主要合勤交换机来管理24台合勤交换机。

此外，合勤MS-7206还具备了各种网络管理选项：如，Web,Telnet,超级终端，因此，网络管理人员可使用友善的Web管理界面或简使的文字型命令行CLI界面。再者，合勤MS-7206还支持集中式SNMP的管理方式，同时，还增进了安全性，管理连接可使用SSH、SSHv1/v2与SSL进行加密。



可选10G扩展卡

可选用备份电源系统

可选光模块

*: 单纤单模模块必须成对使用 (例如: 1个SFP-BX1310-10-D 与 1 个 SFP-BX1490-10-D 可匹对使用)



符合标准

• IEEE 802.3 10BASE-T以太网络
• IEEE 802.3u 100BASE-Tx 以太网络
• IEEE 802.ab 1000BASE-T 以太网络
• IEEE 802.3z 1000BASE-X
• IEEE 802.3x 流量控制
• IEEE 802.1d 生成树协议
• IEEE 802.1w 快速生成树协议
• IEEE 802.1s 多重生成树协议
• IEEE 802.1p 服务分级、优先权协议
• IEEE 802.1Q VLAN 标签
• IEEE 802.1X 端口认证
• IEEE 802.3ad LACP链路聚合
• IEEE 802.1ad VLAN 堆栈

性能

• 768Gbps的背板速率
• 286Mpps的转发速率

流量管理与QoS

• 广播风暴控制
• IEEE 802.1p优先及队列
• 基于端口的流量整形
• IEEE 802.1Q VLAN
• 基于端口和策略进行速率限制，颗粒度：64kbps
• WFQ(权重平均队列)/WRR/SPQ排程算法
• DSCP
• DSCP / 802.1p 映射
• IGMP/IGMP 侦听v1 v2 v3
• MVR

IP路由

• 64 IP 路由域
• 8K IP 地址表
• IP报文线速转发
• RIP v1, v2
• OSPF
• 静态路由

链路汇聚

• IEEE 802.3ad LACP 链路聚合
• 最大支持6个聚合组，每组最大支持8个端口

冗余备份

• IEEE 802.1w 快速生成树协议(RSTP)提供独立于生成树定时器的快速收敛能力
• IEEE 802.1s 多重生成树协议
• 支持MRSTP

网络安全性

• 入侵封锁
• MAC 冻结
• MAC 过滤
• 限制MAC学习数 (基于各端口)
• MAC+ IP + 端口绑定 * [即将发布]
• 802.1x 端口认证
• SSH v1/v2
• SSL/TLS

网络管理

• 支持合勤 iStacking丛集管技术, 单一IP地址可管理高达24台交换器
• 网页管理界面，可设定所有的功能
• Telnet命令行
• SNMP v1, v2c, v3
• SNMP trap group
• 四个RMON群组：1、2、3、9 (历史纪录、统计数据、警报、以及事件)，以供加强性信息管理、监视、以及分析
• 外带管理接口（RJ-45）；本地console口
• 透过FTP之韧体升级、组态备份/还原
• DHCP服务器，DHCP中继、每一VLAN之DHCP中继、DHCP中继选项82、DHCP客户端
• 网络端口监控：以网络端口为基础之监控，数据将送至监控端口

智能型ACL (L2/L3/L4访问控制列表)

• 根据DSCP
• 根据MAC+VLAN ID
• 根据IP地址(来源/目的)
• 根据通讯协议类型
• 根据TCP/UDP通讯端口号

硬件规格

• 支持自动协商（Auto-negotiation）
• 支持自动跳转（Auto MDI/MDI-x）

组件清单

• 系统：MS-7206
• 管理板卡：MM-7201
• 业务板卡：MI-7248、MI-7248PWR、MI-7248TF、MI-7308
• 其他模块：MP-7201（600瓦供电模块）、MP-7202（750瓦外部POE供电模块）、MF-7201（风扇模块）

物理规格

• 尺寸（宽 x 深 x 高）:435 x 315.5 x 447.2cm
• 交流电最大功耗：600瓦

工作环境

• 工作温度: 0℃ ~ 45℃
• 存储温度: - 25 ℃~ 70℃
• 存储湿度: 10% ~ 90%, (无冷凝)

安全规范认证

• UL 60950-1
• CSA 60950-1
• EN 60950-1
• IEC 60950-1
• EU RoHS compliant
