型号



主机框

IES-5106M

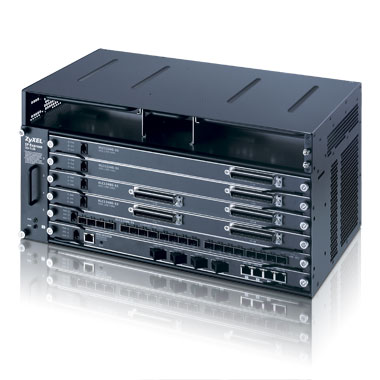

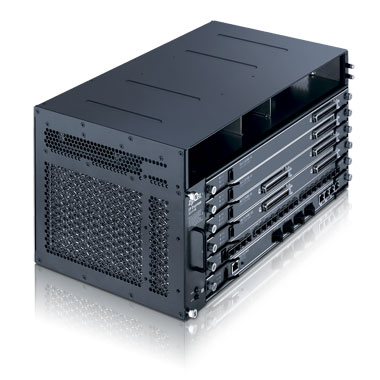

5U 6插槽机框式IPDSLAM





管理交换卡

MSC1224GB

管理交换卡





MSC1024GB

管理交换卡





E1 IMA卡

IMA1408G-81 8-端口E1IMA上行线路卡



以太网线路卡

ELC1220G-55

20端口-基于光纤的快速以太网线路卡





VDSL线路卡

VLC1424G-56

24端口-30a Annex A VDSL2线路卡





VLC1348G-51

48端口-17a Annex A VDSL2线路卡



VLC1348G-53

48端口-17a Annex B VDSL2线路卡





VLC1324G-51

24端口-17a Annex A VDSL2线路卡





VLC1324G-53

24端口-17a Annex B VDSL2线路卡





ADSL线路卡

ALC1372G-51

72端口- Annex A ADSL2+线路卡





ALC1248G-51

48端口- Annex A ADSL2+线路卡





ALC1248G-53

48端口- Annex B ADSL2+线路卡







SHDSL线路卡

SLC1348G-22

48端口-SHDSL线路卡





VoIP 线路卡



VOP1372G-61

72端口- VoIP线路卡



VOP1248G-61

48端口- VoIP线路卡





产品优势

灵活方便的将中等规模的多业务接入平台平滑的过渡到下一代网络

面向未来的架构

合勤科技IES-5106系列具有千兆无阻塞背板，单管理交换卡板(MSC),双电源输入模块和高密度多功能的线路卡板。IES-5106系列面向下一代网络，针对应用具备丰富全面的IP特性，为电信运营商提供高密度，高性能的系统平台，同时提供网络的高可靠性，网络架构弹性和可扩展能力。IES-5106系列为住宅与商业用户提供所需的宽带业务，使各类ISP和运营商轻松地提升用户数量和APRU值。

简单方便的业务扩展和丰富的应用

IES-5106是5U高, 具有6个插槽的机框式多业接入节点,其采用和IES-6000相同的线路卡板。MSC1024GB管理交换卡板具有4个1G的上行端口，IES-5106的6插槽为管理交换卡板插槽，MSC1224GB管理交换卡板具有2个10G和4个1G的上行端口支持更高的带宽需求。MSC1024GB 和MSC1224GB支持IPv6线路卡板包括提供非对称传输带宽为25Mbps/2.4Mbps的48端口和72端口ADSL2+线路卡板， 48端口的SHDSL.bis线路卡板，其提供每端口5.69 Mbps的对称传输速率。 24端口和48端口VDSL2线路卡板，每个端口最高支持100/100Mbps的传输速率（30a）,72端口和48端口VoIP线路卡板，支持H.248或SIP协议, 基于光纤的20端口快速以太网线卡，支持每端口100Mbps传输速率和8端口E1 IMA卡。

先进的三重播放和大规模部署功能

IES-5106继承了IES-6000的所有的2层和3层的QoS, 安全和组播功能, 同时为了满足大规模部署的需求添加了下面的功能: (1) IP桥接功能缓解了在部署2层接入网络时受MAC地址表大小的限制和安全攻击的问题；(2) ARP代理减少了到所有用户的ARP广播包；（3）TACACS+的机制，以支持TACACS +服务器远程认证;（4）识别VLAN的DHCP Snooping功能添加到DHCP Snooping功能表的VLAN信息;（5）DHCP选项82子选项2，提供灵活的IP地址分配远程客户端的ID信息的DHCP服务器。 （6）集群管理功能，能够减少多个MSAN的运营成本维护。

可靠的物理保障安全设计

IES-5106在物理安全方面通过在系统关键部位装配电压、温度和风扇转速传感器来实现。任一传感器侦测到异常状况，相应的LED指示灯会即时报警。在系统温度超过设置阈值式启动热控断电保护，自动关闭系统。

先进的OAM&P功能

IES-5106提供多种管理接口：本地控制台端口、基于web的配置、Telnet和SNMP v1/v2/ v3基于EMS(NetAtlas访问)。支持所有管理功能：报警，状态监视，配置管理，性能管理，故障管理。IES-5106支持三级系统管理：第一级账户拥有全部管理和访问所有管理对象的信息库(MIB)。第二级账户除去创建和删除管理员权限之外，拥有同一级管理员相同的权限；,而第三级帐户授予只读访问权限的MIB对象。NetAtlas EMS还提供了基于视图访问的MIB管理,部分MIB对象可以定义和访问定制和安全原因。此外,集群管理使多个MSAN通过单一主IP地址管理,而基于xml的北桥接口是具备与外部OSS系统进行互操作。



产品规格

系统规格

DSL 标准

• ADSL:
  • G.992.1 Annex A, B, G.dmt and Embedded Operations Channel (EOC)
  • G.992.2 G.lite
  • G.992.3 Annex A, I, J, L, M, ATM Transmission Convergence (ATM-TC), Embedded Operations Channel (EOC), Impulse Noise protection (INP), Latency Path, Loop Diagnostic, Overhead Channel Access, Power Management, Seamless Rate Adaptation (SRA) on-line configuration and spectral mask
  • G.992.5 Annex A, B, I, J, M, L, ATM Transmission Convergence (ATM-TC), Impulse Noise protection (INP), Latency Path, Loop Diagnostic, Power Management, Seamless Rate Adaptation (SRA) on-line configuration and spectral mask
  • G.996.2 Single & Dual Ended Loop Test (SELT & DELT)
  • G.997.1 Embedded Operations Channel (EOC) and Spectral Mask
  • ANSI T1.413 issue 2
• SHDSL:
  • G.991.2 and G.991.2.bis
• VDSL2:
  • G.993.2
  • G.996.2 Single & Dual Ended Loop Test
  • G.997.1 Embedded Operations Channel (EOC) and Spectral Mask
• G.994.1 G.hs
• G.998.1 port bonding

遵守标准

• RFC1483, 1577, 2364 and 2684
• ATM Forum Rec UNI 3.0, 3.1 and 4.0
• ITU-T I.361 and I.371
• G.703, G.704 and G.804

IPTV

• IGMP v1, v2, v3 snooping and proxy
• IGMP multicasting channel limiting
• IGMP group count/filtering profile
• IGMP过滤
• 组播VLAN(MVLAN)
• 1024IGMP组播组
• 最大信道切换处理延时小于250ms
• Multiple set-top box per DSL port

安全

• 基于端口和VLAN的隔离
• IEEE802.1x认证
• 基于ACL的包过滤(L2~L4ACL)
• MAC地址数量限制
• ARP广播过滤
• DHCP广播过滤
• DHCP窥探
• NetBiOS过滤
• IGMP过滤
• 反IP/MAC地址欺骗
• TACACS+ 远程认证
• Radius认证和授权

流量管理

• 每个端口支持8条PVC
• 支持UBR, CBR,rt-VBR,nrt-VBR QoS机制
• 支持ATM论坛TM4.0规范
• 支持基于ATM PVC的下行流量整形功能
• 支持基于ATM F5 OAM 的端到端的环路检测(ITU-T Rec. I.610)
• 8个硬件优先级队列(SPQ, WRR)
• DSCP与802.1p映射
• 双层PVC
• 千兆以太网端口的带宽控制和广播/多播/未知的单播控制
• STP: IEEE 802.1d, IEEE 802.1w, IEEE 802.1s
• IP桥接
• 链路聚合控制协议 (IEEE 802.3ad)
• IP QoS CoS
• IP组播转发
• DHCP relay option 82 with sub-option 1 and 2
• PPPoE intermediate agent (TR-101)
• 组播带宽控制
• L2 - L4 ACL
• 广播风暴控制
• 静态组播
• 未知的多播泛洪
• 环回保护
• MAC老化&速率限制
• DHCP LAN到LAN

VLAN

• 支持4096个IEEE802.1QVLAN
• 支持VLAN堆叠（Q-in-Q）
• VLAN桥接功能(多PVCs到一个VLAN,N:1)
• PVC和VLAN一比一的映射(1:1)
• VLAN透传(单PVC到多VLAN, 1:N)
• 支持GVRP功能

VoIP

• 编码: G.711, G.726, G.729a/b, G.723.1
• 网络信令协议: ITU-T H.248 v2, SIP v2
• RTP (RFC1889)
• RTCP (RFC1890)
• 基于RTP的传真/调制解调( T.38)
• Modem dial-up via G.711
• RFC2833R TP的有效载荷的DTMF
• 回声消除和自动增益控制(G.165, G.168)
• VAD
• CNG
• 音调检测和生成
• 线路环回测试(MLT)为用户线路
• 可配置的抖动缓冲
•  兼容CPE：POTS电话，传真，模拟调制解调器和付费电话等
• 支持一次拨号音, 二次拨号音, 回铃音,忙音, 告警音
•  20K忙时呼叫尝试(BHCA)
• 补充服务:
  • 本地呼叫 (SIP)
  • 紧急呼叫
  • 免打扰
  • 呼叫拒绝
  • 呼叫等待
  • 呼叫保持
  • 呼叫转移
  • 呼叫回拨
  • 静音功能

网络管理

• 本地控制口管理
• Web管理界面
• 集群管理(高达8个集群组员)
• 图形化网络管理
• 支持XML格式North Bound接口NetAtlas Access EMS管理系统
• 带内带外管理(SSH, SFTP)
• SNMP管理(通过ZyXEL NetAtlas Access EMS)
• SNMPv1/v2c/V3 agent/traps
• 标准MIBs
  • RFC1213 MIB II
  • DSL line MIB (RFC2662) and extension line MIB (RFC3440)
  • SHDSL line MIB (RFC3276)
  • VDSL line MIB (RFC3728)
  • VDSL2 line MIB (RFC5650)
  • Bridge MIB and extension MIB
  • RMON MIB (RFC1757)
• Vendor specific MIBs:
  • 机架管理MIB (风扇速度，电压，温度)

硬件规格

IES-5106M

• 6-插槽机架式设备，标准的19"或23"
• 最大5个线路插槽(插槽1 - 5)
• 1个交换管理插槽(插槽6)
• 2个直流电源输入模块
• 1个分扇和防尘过滤网
• 1个告警模块

管理交换卡—MSC1224GB/MSC1024GB

• 冗余设计的网络管理卡
• 嵌入式48G无阻塞全双工交换结构
• MSC1224GB支持两个10G (SFP+) 和4个1G上联/级联端口:
  • 2个光纤端口(SFP+模式)
  • 4个1000 Mbps端口(combo设计, SFP和FE)
• MSC1024GB支持4个1G以太网上联/级联端口:
  • 4 4个1000Mbps端口(combo设计, SFP和FE)
• 1个RS232(DB-9)console端口
• 1个10/100M带外管理端口
• 16K MAC地址
• 1024L2组播组 (1K scalability)
• 4KVLANs
• DSL线路卡省电模式
• 支持IPv6

E1 IMA卡—IMA1408G-81

• 热插拔的8端口E1 IMA卡
• G.703, G.704
• 全双工带宽高达16M
• 1个mini-RJ11 console端口

以太网线路卡—ELC1220G-55

• 热插拔20端口以太网线路卡板
• 20快速以太网SFP开放插槽(100BASE-FX/BX/LX/EX)
• 1个mini-RJ-11 console端口

VDSL线路卡—VLC1424G-56

• 24端口VDSL2板卡，支持热插拔
• 支持G.993.2, G.994.1, G.997.1
• 最高传输速率高达100Mbps/45Mbps(下行/上行)
• 1个迷你RJ11控制口
• 双重千兆背板
• 支持VDSL2, 8a, 8b, 8c, 8d, 12a,12b,17a和30a
• 支持频率分配频带998和997
• 支持PSD, RFI notch, single latency in PTM mode和 INP
• 支持Trellis 编码
• 支持IEEE 802.1ag (CFM)
• 支持IPv6

VDSL线路卡—VLC1348G-51/VLC1348G-53/VLC1324G-51/VLC1324G-53

• 24/48端口VDSL2板卡，支持热插拔,POTS和ISDN
• 支持G.993.2, G.994.1, G.997.1
• 最高传输速率高达100Mbps/50Mbps(下行/上行)
• 1个迷你RJ11控制口
• 双重千兆背板
• 支持VDSL2, 8a, 8b, 8c, 8d, 12a,12b 和17a
• 支持频率分配频带998和997
• 支持U0 频带, PSD, RFI notch, single latency in PTM mode和 INP
• 支持UPBO 和DPBO, Reed Solomon 和Trellis 编码
• 支持ADSL fall back with ADSL/ADSL2/ ADSL2+ CPE in Annex A, M, L模式
• 支持IEEE 802.1ag (CFM)
• U0 band, customer PSD, RFI notch, single latency in PTM mode and INP, sub carrier mask in fallback mode and TPS-TC under fall back operation

ADSL线路卡—ALC1372G-51/ALC1248G-51/ALC1248G-53

• 支持热插拔48/72端口ADSL2/ADSL2+Annex A，Annex B线路板
• 最高传输速率：25Mbps/2.4Mbps(ADSL2+)
• mini-RJ11控制接口×1
• 千兆交换背板
• 支持G.992.3和G.992.5频谱掩码
• 支持EOC和 过载信道访问控制(G.992.3和Rec.G.997.1规定)
• 支持路径延迟功能(G.992.3和G.992.5规定)
• 支持Annex L和Annex M(G.992.3和G.992.5规定)
• 支持环路诊断(G.992.3和G.992.5规定)
• 支持功率管理功能(G.992.3和G.992.5规定)
• 支持无缝速率适应(SRA)，在线配置(G.992.3和G.992.5规定)
• 支持ADSL2+2个端口捆绑(G.998.1)
• 支持IPv6(ALC1372G-51)

SHDSL线路卡—SLC1348G-22

• 48端口SHDSL/SHDSL.bis板卡，支持热插拔
• 支持ETSI TS 101 524 V 1.2.1, ITU-T G.991.2, ITU-T G.991.2.bis
• 基于ATM的多端口捆绑，最多8端口捆绑
• 对称的传输速率5.69 Mbps/端口
• mini-RJ11控制接口×1
• 支持IEEE EFM

VoIP线路卡—VOP1372G-61/VOP1248G-61

• 72端口或48端口VoIP线路卡
• MLT(用户线金属性能测试)和GR-909环路诊断
• 铃音的最大输出功率:
  • VOP1372G-61: 24 Watt
  • VOP1248G-61: 15 Watt
• 支持IPv6(VOP1372G-61)

物理规格

IES-5106M

• 设备尺寸(WxDxH): 440 x 250 x 215 mm (17.32" x 9.84" x 8.46")
• 设备重量: 10.2 Kg (22.54 lb.)
• 包装尺寸(WxDxH): 542 x 360 x 383 mm (21.33" x 14.17" x 15.07")
• 包装重量: 12 Kg (26.52 lb.)

管理交换卡—MSC1224GB

• 设备尺寸 (WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量:  0.9 Kg (1.99 lb.)
• 包装尺寸 (WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量:  1.76 kg (3.89 lb.)

管理交换卡—MSC1024GB

• 设备尺寸 (WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 0.87 Kg (1.92 lb.)
• 包装尺寸 (WxDxH): 462 x 342 x 123 mm(18.18" x 13.46" x 4.84")
• 包装重量: 1.7 kg (3.76 lb.)

E1 IMA卡—IMA1408G-81

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 0.8 Kg (1.77 lb.)
• 包装尺寸 (WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量: 1.8 Kg (3.96 lb.)

以太网线路卡—ELC1220G-55

• 设备尺寸 (WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量:  0.5 kg (1.1 lb.)
• 包装尺寸 (WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量: 2.48 kg (5.48 lb.)

VDSL线路卡—VLC1424G-56

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量:  1 Kg (2.2 lb.)
• 包装尺寸 (WxDxH): 462 x 342 x 123 mm(18.18" x 13.46" x 4.84")
• 包装重量:  2.54 kg (5.61 lb.)

VDSL线路卡—VLC1348G-51/VLC1348G-53

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 1.3 Kg (2.87 lb.)
• 包装尺寸(WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量:  2.62 kg (5.79 lb.)

VDSL线路卡—VLC1324G-51/VLC1324G-53

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量:  1 Kg (2.2 lb.)
• 包装尺寸(WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量:  2.72 kg (6.01 lb.)

ADSL线路卡—ALC1372G-51

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量:  1.1 Kg (2.43 lb.)
• 包装尺寸 (WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量: 2.2 Kg (4.86 lb.)

ADSL线路卡—ALC1248G-51/ALC1248G-53

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 0.5 Kg (1.1 lb.)
• 包装尺寸(WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量:  2.56 kg (5.66 lb.)

SHDSL线路卡—SLC1348G-22

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 0.5 Kg (1.1 lb.)
• 包装尺寸 (WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量:  2.1 kg (4.64 lb.)

VoIP线路卡—VOP1372G-61

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 1.4 kg (3.09 lb.)
• 包装尺寸(WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量: 2.2 kg (4.861 lb.)

VoIP线路卡—VOP1248G-61

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 0.5 Kg (1.1 lb.)
• 包装尺寸 (WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量: 2.48 kg (5.481 lb.)

环境参数

• 工作参数:
  • 温度: -40°C ~ 65°C (-40°F ~149°F)
  • 湿度: 10~ 95%(无冷凝)
• 存储参数:
  • 温度:-40°C ~ 70°C (-40°F~158°F)
  • 湿度: 10~ 95%(无冷凝)
• 电源: -48V DC
• 满负荷功率消耗:
  • IES-5106M: 16W
  • MSC1224GB: 45W
  • MSC1024GB: 40W
  • IMA1408G-81: 32W
  • ELC1220G-55: 40W
  • VLC1424G-56: 66W
  • VLC1348G-51/ VLC1348G-53: 93W
  • VLC1324G-51: 90W
  • VLC1324G-53: 70W
  • ALC1372G-51: 85W
  • ALC1248G-51/ ALC1248G-53: 70W
  • SLC1348G-22: 45W
  • VOP1372G-61: 144W
  • VOP1248G-61: 95W

认证

• CE
• UL 60950, CSA 60950
• FCC part 15 class A
• ITU-T K.20
• ETSI 300 019
• EN55022 class A
• EN55024 class A
• ETSI 300 386
