产品介绍：

多样选择配件，打造健全的无线网络基础架构

在建立一个无线局域网络基础架构时，IT人员应该考虑到不同的设施规模，建筑材料和内部隔间等可能会影响传输效率等的几个因素。为了解决这个问题，一个全面的无线局域网部署的解决方案是至关重要的。

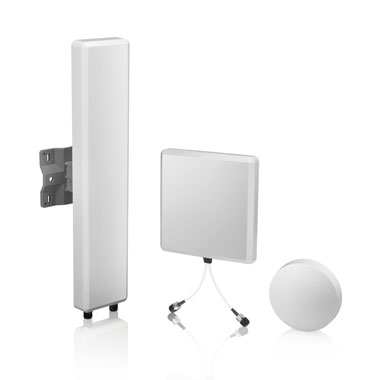

为了让安装的过程更加简便，合勤科技提供了包含2.4G/5G的天线、延长线缆以及其他配件，几乎适用于所有建置类型的无线接入点使用。
合勤科技的天线拥有不同增益能力和覆盖范围，可应用不同环境变量适用于各种环境。搭配合适的天线与无线接入点，企业将能享有完美的无线网络环境以及卓越的覆盖范围，同时还能在各种环境内拥有绝佳的可靠度以及更高的传输速率。此外，合勤科技的低耗损电缆，可透过N-plug 或是 RP-SMA街头，延长任何合勤科技的2.4G/5G的无线接入点与天线，让无线网络的布建更具备灵活以及弹性。

产品型号：

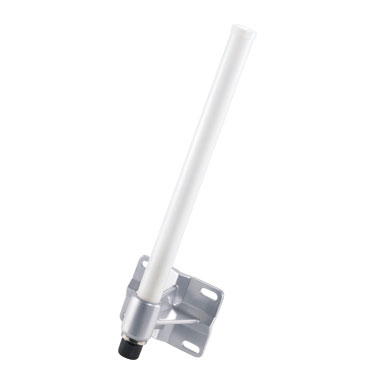

	EXT-108 2.4 GHz户外型 8dbi全向型延长天线
	EXT-109 2.4 GHz 9dBi 室外定向型平板天线
	EXT-114 2.4 GHz 14dBi 室外定向型平板天线
	EXT-118 2.4 GHz 18dBi 室外定向型平板天线

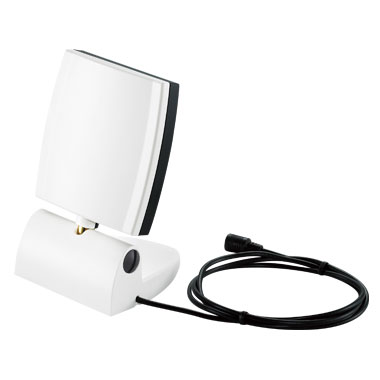

	ANT2206 室内型双模式6dbi定向型平板天线
	ANT2105 户外型双模式5dbi半定向型天线
	ANT3108 5 GHz 户外型8dbi半定向型天线

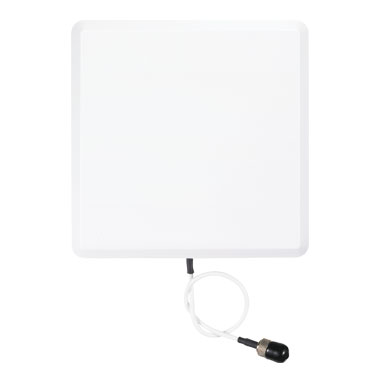

	ANT3218 5 GHz 18dBi 户外型定向天线
	LMR 200-N 户外型线缆 RP-SMA Plug to N-plug
	LMR 400-N 户外型线缆 N-plug to N-plug
	EXT-300 Surge Arrestor with Jumper Cable SMA-R to N

EXT系列规格：

型号	EXT-108	EXT-109	EXT-114	EXT-118
产品名称	2.4 GHz 户外型 8dbi全向型延长天线	2.4 GHz 9dBi 室外定向型平板天线	2.4 GHz 14dBi 室外定向型平板天线	2.4 GHz 18dBi 室外定向型平板天线
产品图片
适用环境	户外	户外	户外	户外
频带 (MHz)	2400~2500	2400~2500	2400~2500	2400~2500
增益	8 dBi	8.5 dBi (峰值)	14 dBi	18 dBi
电压驻波比（VSWR）	2.0:1 Max	1.5:1 Max	1.5:1 Max	1.5:1 Max
极化（Polarization）	线性 垂直	线性 垂直	线性 垂直	线性 垂直
水平波束宽度	360°	65°	30°	15°
垂直波束宽度	15°	60°	30°	5°
前后比	-	15 dB	15 dB	26 dB
阻抗	50 Ω	50 Ω	50 Ω	50 Ω
连接头样式	N type jack	N type jack	N type jack	N type jack
额定风速	216 km/hr	216 km/hr	216 km/hr	216 km/hr
温度范围	-40°C to 80°C/-40°F to 176°F	-40°C to 80°C/-40°F to 176°F	-40°C to 80°C/-40°F to 176°F	-40°C to 80°C/-40°F to 176°F
湿度范围	95% at 25°C (77°F)	95% at 55°C (131°F)	95% at 55°C (131°F)	95% at 55°C (131°F)
外壳颜色	Gray-white	Light gray	Gray/White	White
外壳材质	Fiber glass	ABS, UV resistant	ABS	ABS, UV resistant
尺寸(WxDxH)(mm/in.)	80 x 78 x 520/3.15 x 3.07 x 20.47	114 x 114 x 40/4.49 x 4.49 x 1.57	200 x 200 x 50/7.87 x 7.87 x 1.97	360 x 360 x 16/14.17 x 14.17 x 0.63
重量 (g/lb.)	340/0.75	107/0.24	407/0.90	1600/3.53
配件包	螺丝包 N-plug 转接头 安装套件 快速安装指导	线缆: N-plug, RP-SMA plug; 30 cm 安装套件 快速安装指导	线缆: N-plug,  RP-SMA plug; 30 cm 安装套件 快速安装指导	线缆: N-plug,  RP-SMA plug; 30 cm 安装套件 快

ANT系列规格：

型号	ANT2206		ANT2105		ANT3108	ANT3218
产品名称	室内型双模式6dbi定向型平板天线		户外型双模式5dbi半定向型天线		5 GHz 户外型8dbi半定向型天线	5 GHz 18dBi 户外型定向天线
产品图片
适用环境	室内		户外		户外	户外
频带 (MHz)	2400~2500	4900~5875	2400 ~ 2483	5150 ~ 5875	5150~5875	5150~5875
增益	6 dBi	8 dBi	4.5 dBi	7 dBi	8 dBi	18 dBi
电压驻波比（VSWR）	2.0:1 Max	2.0:1 Max	2.0:1 Max	2.0:1 Max	2.0:1 Max	2.0:1 Max
极化（Polarization）	Linear, vertical	Linear, vertical	Linear, vertical	Linear, vertical	Linear, vertical	Linear, vertical
水平波束宽度	65°	50°	360°	360°	360°	15.5°
垂直波束宽度	75°	50°	30°	15°	20°	15.5°
前后比	12 dB		-		-	27dB
阻抗	50 Ω		50 Ω		50 Ω	50 Ω
连接头样式	RP SMA plug		N type plug		N type jack	N type jack
额定风速	-		216 km/hr		216 km/hr	216 km/hr
温度范围	-10°C to 55°C/14°F to 131°F		-10°C to 70°C/14°F to 158°F		-40°C to 80°C/-40°F to 176°F	-40°C to 80°C/-40°F to 176°F
湿度范围	95% at 55°C (131°F)		95% at 55°C (131°F)		95% at 55°C (131°F)	95% at 55°C (131°F)
外壳颜色	White, Black		White		White	Gray-white
外壳材质	ABS, UV resist		ABS		ABS, UV resistant	ABS, UV resistant
尺寸(WxDxH)(mm/in.)	76 x 86 x 118/2.99 x 3.39 x 4.65		f 22 x 183		f 20×260	210 x 210 x 73/8.27 x 8.27 x 2.87
重量 (g/lb.)	110/0.24		70/0.15		206/0.46	700/1.54
配件包	螺丝包 快速安装指导				安装套件 快速安装指导	安装套件 快速安装向导

内置天线：

线缆规格：

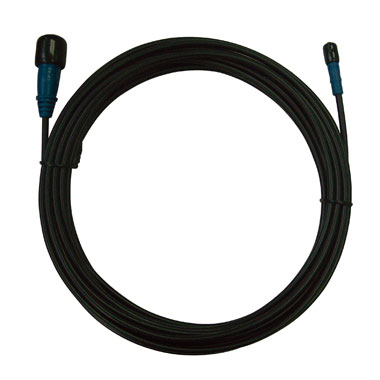

型号	LMR 200-N	LMR 400-N	EXT-300
产品图片
连接头	N-plug, RP-SMA Plug	N-plug, N-plug	PR-SMA Plug, N-jack (Jumper Cable) / N-plug, N-jack (Surge Arrestor)
长度	3 m, 9 m	1 m, 9 m	0.5 m
外径	4.95 mm	10.29 mm	-
操作温度	-40°C to 85°C/-40°F to 185°F	-40°C to 85°C/-40°F to 185°F	-40°C to 85°C/-40°F to 185°F
衰减	55.4 dB/100 m @ 2.5 GHz	22.2 dB/100 m @ 2.5 GHz	1.5 dB@3 - 6 GHz (Jumper Cable)/ 14 dB@4 - 6 GHz (Surge Arrestor)

吸顶安装套件：

型号	吸顶安装套件
产品图片
描述	提供NWA-3160, NWA-3163 & NWA-3166, NWA3160-N, NWA3560-N, NWA5160N, NWA5560-N安装在天花板上使用

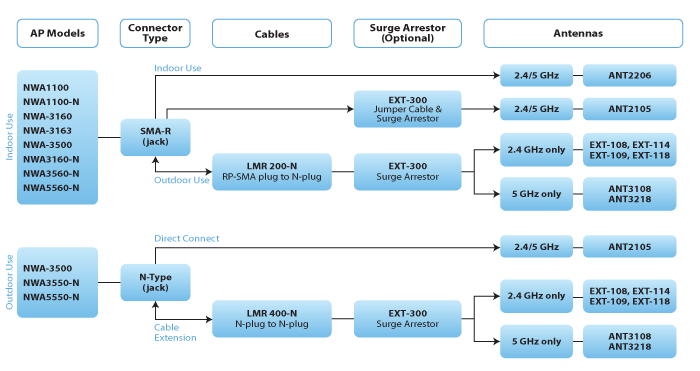

安装兼容性：
