XGS-4500系列
XGS-4528F
24口千兆三层网管型交换机
XGS-4526
24口千兆三层网管交换机
| 型号 | XGS-4528F | XGS-4526 |
|---|---|---|
| 产品名称 | 具有10G上联口的24口千兆三层网管交换机 | 具有10G上联口的24口千兆三层网管交换机 |

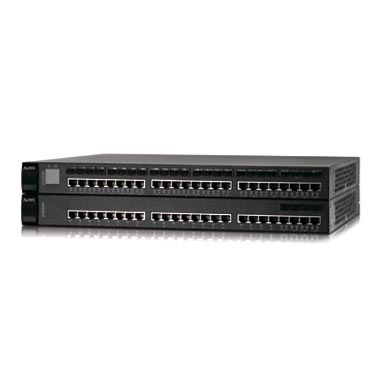

| 产品图片 |
|
|
| 硬件规格 | ||
| 1000BASE-T | - | 20 |
| 双属性千兆接口（RJ45/SFP） | 24 | 4 |
| 10G 扩展插槽 | 1 | 1 |
| 12G CX4接口 | 2 | - |
| 性能 | ||
| 交换容量 (Gbps) | 144 | 96 |
| 转发速率 (Mpps) | 100 | 71.4 |
| 数据缓冲 (Bytes) | 768K | 768K |
| MAC 地址表 | 8K | 8K |
| IP 地址表 | 2K | 2K |
| 路由数量 | 512 | 512 |
| 路由选择域 | 64 | 64 |
| 安规认证 | ||
| 安全性 | ANSI/UL 60950-1 CSA 60950-1 EN 60950-1 IEC 60950-1 |
|
| EMC电磁标准 | FCC Part15 (Class A) CE EMC (Class A) |
|
| 其他 | EU RoHS Compliant | |
| 电源要求 | ||
| 电压输入（AC） | 100 - 240V AC, 50/60 Hz | 100 - 240V AC, 50/60 Hz |
| 电压输入（DC） | -36 to -72V DC | - |
| 物理规格 | ||
| 产品尺存 (宽x深x高) (mm) | 438 x 310 x 44.5 | 438 x 310 x 44.5 |
| 产品重量 (kg) | 4.9 | 4.8 |
| 包装尺存 (宽x深x高) (mm) | 580 x 466 x 176 | 580 x 466 x 176 |
| 包装重量 (kg) | 5.9 | 5.67 |
| 操作环境 | ||
| 操作温度 | 0°C to 45°C | |
| 操作湿度 | 10% to 90% (无冷凝) | |
| 储存温度 | -10°C to 70°C | |
| 储存湿度 | 10% to 90% (无冷凝) | |
合勤三层交换机XGS-4500系列让企业集团及中小企业可有效部署高效能的网络环境，来满足移转到虚拟化和强化合并的解决方案。在今日的商业环境下，这种革命性的虚拟化系统可满足不断增长的服务器使用率及效能的需求。XGS-4500系列为虚拟网络基本架构提供了更强壮与更可靠的企业级L2/L3/L4的交换机特点，更由高效能性的路由设计，达成更大的网络环境使用。

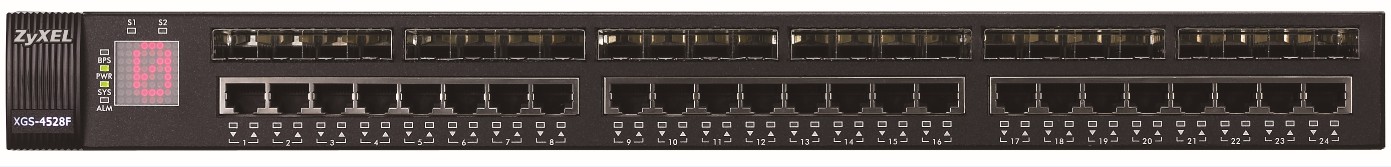

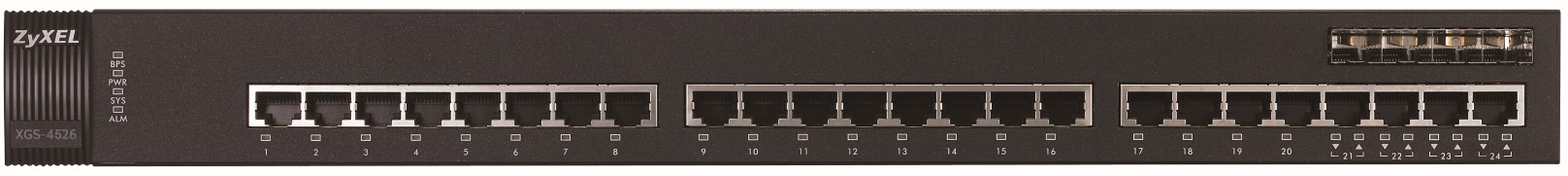

合勤XGS-4500系列分为两个型号，XGS-4528F和XGS-4526。XGS-4528F提供了24组千兆光电复用口，2个12G CX4接口和1个10G扩展插槽；而XGS-4526提供了20个千兆电口，4组千兆光电复用口，1个10G扩展插槽
打造一个高效能且稳定可信的网络环境-满足虚拟化的挑战
高效能的IPv4/IPv6路由设计
合勤 XGS-4500系列提供业界一个顺畅接轨的整合路径，为企业未来的升级预留了保障。当有护充连接设备时，可以从IPv4为基础的网络提升到完整的IPv6架构。XGS-4500系列利用最新科技来提升通讯速度和浮动IP的路由设计特色，例如：RIP，RIPv2和OSPF与其他特殊的功能，同时具有其他特色如多重等价路由设定（ECMP）,此功能可由多路径方式，用相现的成本，均衡网络流量。
支持万兆模块，高速上联

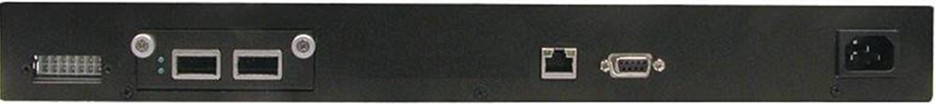

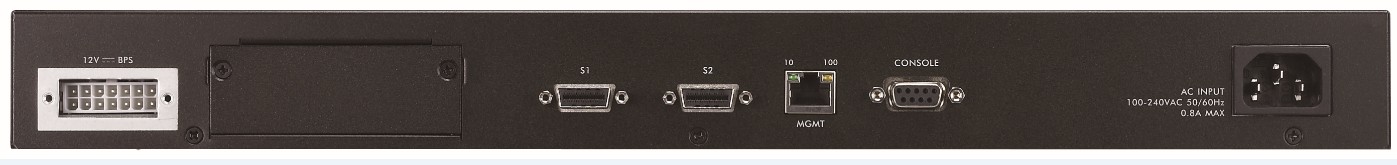

XGS-4528F背板提供了2个12G高速堆叠接口1个上联万兆扩展插槽，可用来插入万兆扩展卡（EM-412,具有2个10G CX4接口 或 EM-422,具有2个10G XFP接口）；XGS-4526背板提供了1个上联万兆扩展插槽，可用来插入万兆扩展卡（EM-412,具有2个10G CX4接口 或 EM-422,具有2个10G XFP接口）,依靠该接口，可以最大堆叠10G XGS-4528F或XGS-4526，构建一个高速汇聚层链路，该特性让整个网络汇聚层具备了更好的扩充性与灵活性。
真正的三层线速转发
XGS-4528F提供144Gbps背板速率； XGS-4526提供96Gbps背板速率，所有端口支持线速转发。
支持多种路由协议
VRRP、 OSPF、 RIP、 DVMRP、组播，支持多业务网络环境.
智能型QoS 确保关键时刻应用
对于企业来讲，确保在日新月异的流量控制技术下，还能保证提供多重服务品质，以达到管理不同的资讯流动是非常关键且重要的。合勤XGS-4500系列支持智能型QoS，并利用这项功能控制流量资讯以呈现最好的效能。利用分级服务（COS）的好处以及差异性服务编码要点（DSCP）的支持，网络设计与管理者可以轻松分类和优先使用流量资源，进而确保重要的商业网络应用，例如：VoIP和影音会议。
遵循标准
- IEEE 802.3 10BASE-T 以太网
- IEEE 802.3u 100BASE-TX 以太网
- IEEE 802.ab 1000BASE-T 以太网
- IEEE 802.3x 流量控制
- IEEE 802.1D 生成树协议
- IEEE 802.1w 快速生成树协议
- IEEE 802.1s 多快速生成树
- IEEE 802.1p 服务分类和优先级管理
- IEEE 802.1Q VLAN 标签协议
- IEEE 802.1X 端口验证
- IEEE 802.3ad LACP 链路聚合
流量管理和QoS
- 速率限制: 基于端口/ 基于规则
- 限速颗粒度: 64Kbps
- 二速三色流量管理机制
- 基于端口的流量整形
- 广播风暴控制
- IEEE 802.1p 8个优先级队列
- 队列调度算法: WFQ (加权公平队列)、 WRR(加权轮询队列)、SPR(严格优先级队列)
- DSCP-802.1p 映射
- 支持IGMP/IGMP snooping v1, v2, v3
- MVR (组播VLAN注册机制，优化组播功能)
IP路由与服务特色
IPv4
- 线速IP转发
- 支持RIP v1, v2
- 支持OSPF
- 支持静态路由
- DHCP 服务器/中继
- OSPF地址摘要
- 支持DVMRP, ECMP
- 支持IP port moving
- 支持VRRP
IPv6
- 基于于以太网的IPv6
- 支持IPv6 地址设定
- 支持ICMPv6
- 双栈
- IPv6 静态路由
- IPv6 MLD 侦测
- 邻网侦测
- DHCPv6 中继
链路聚合
- IEEE 802.3ad LACP 链路聚合
- 静态链路聚合
- 最大支持12组，各组8个端口
支持线路系统备援机制
- IEEE 802.1w(RSTP)快速生成树协议
- IEEE 802.1s(MSTP)多重生成树协议
- 备份电源系统 (BPS-120)
- 交换机CPU保护
网络安全性
- 支持GVRP，VLAN自动注册协议
- 256个静态VLAN,4k 动态VLAN
- 基于端口，协议进行VLAN划分
- 端口隔离
- 基于IP进行VLAN划分
- 入侵锁定
- MAC锁定
- MAC冻结
- MAC地址过滤
- 端口安全
- 限制MAC地址学习数
- RADIUS MAC登陆
- IP协议过滤
- TCP/UDP套接字过滤
- BPDU报文控制机制
- 802.1x 端口验证
- TACACS+
- 环路保护
- IP来源保护
网络管理安全性
- 用户名/ 密码身份验证机制
- SNMP读写社区关键字认证机制
- 多用户登陆机制
- 多重管理权限分配机制
- SSH v1/v2
- SSL/TLS
网络管理
- ZyXEL iStacking虚拟堆叠，单IP管理24台交换机
- WEB配置接口
- Telnet CLI命令行配置接口
- SNMP v1, v2c, v3
- RS-232c 本地 console
- RMON four RMON 群组 1, 2, 3, 9 (历史, 统计, 警报以及事件)
- 端口镜像: 来源/目的/所有 端口镜像
- 支持流量监控sFlow
ACL访问控制列表 (L2/L3/L4)
- 基于MAC地址
- 基于VLAN
- 基于IP地址
- 基于协议类型
- 基于TCP/UDP类型
- 基于DSCP差分码
硬件规格
- 端口自动协商
- MDI/ MDI-X自适应
- 1个带外管理口（RJ-45）
- 1个本地Console口
MIB 信息
- RFC 1066 基于TCP/IP的 MIB
- RFC 1213, 1157 SNMP v2c/v3 MIB
- RFC 2011, 2012, 2013 SNMP v2 MIB
- RFC 1493 桥接 MIB
- RFC 2674 桥接 MIB 扩展
- RFC 1643 以太网 MIB
- RFC 2358 类似于以太网 MIB
- RFC 1757 RMON 群组 1, 2, 3, 9
- RFC 2819, 2925 远程管理 MIB
