ES3500系列
ES-3124
二层百兆网管型交换机
- 8个百兆电口
- 2组千兆光电复用口(RJ45/SFP)
- 1个Console口

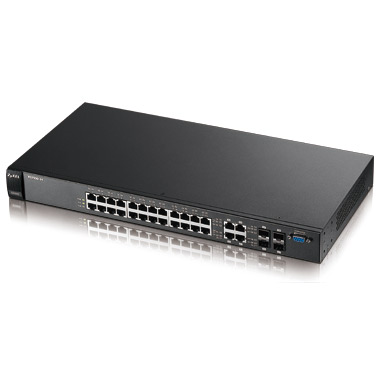

ES3500-24
二层百兆网管型交换机
- 24个百兆电口
- 4组千兆光电复用口(RJ45/SFP)
- 1个Console口

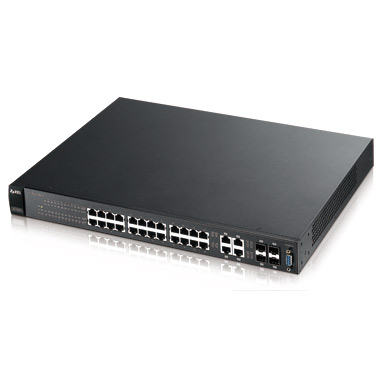

ES3500-24HP
二层百兆网管型交换机
- 24个百兆POE端口
- 4组千兆光电复用口(RJ45/SFP)
- 1个Console口
型号 ES-3500-8PD ES-3500-24 ES-3500-24HP 产品名称 8口百兆二层网管交换机 24口百兆二层网管交换机 24口百兆二层网管POE交换机 产品图片 硬件规格 10/100 Base-TX 8 24 - 10/100 Base-TX POE -
- 24 双属性千兆端口(RJ45/SFP) 2 4 4 性能 交换容量(Gbps) 5.6 12.8
12.8 包转发速率(Mpps) 4.17 9.6 9.6 数据缓冲 320KB 320KB 320KB MAC地址表 16K 16K 16K 电源要求 输入电压 100 - 240V AC,50/60Hz 最大功耗(瓦) 9.5 14 236 环境需求 工作温度 0°C to 50°C 存储温度 -40°C to 70°C 工作湿度 10% to 95%
(无冷凝)MTBF(hrs) 485196 133789 773887.2 散热速度(BTU/hr) 32.4 48 804.8 物理规格 尺寸(WxDxH) (mm) 215.5 x 123 x 42 440 x 200 x 44.5 440 x 330 x 44 重量 (kg) 1.04 2.6 4.3
- IEEE 802.3 10BASE-T 以太网
- IEEE 802.3u 100BASE-TX 以太网
- IEEE 802.ab 1000BASE-T 以太网
- IEEE 802.3z 1000BASE-X 以太网
- IEEE 802.3x 流量控制
- IEEE 802.1d STP生成树协议
- IEEE 802.1w RSTP快速生成树协议
- IEEE 802.1s 多重生成树协议
- IEEE 802.1p 服务分级,优先级协议
- IEEE 802.1Q VLAN tagging
- IEEE 802.1X 端口认证
- IEEE 802.3ad LACP 聚合
- IEEE 802.3az 节能以太网 (EEE)
- IEEE 802.3at (ES3500-24HP)
- IEEE 802.3af (ES3500-24HP/8PD)
- 广播风暴控制
- IEEE 802.1p 提供不同的服务类型,每个端口提供8个硬件优先级队列
- IEEE 802.1Q 基于标签和端口的 VLAN
- 支持(WFQ)/WRR/SPQ 调度算法
- 基于策略的流量限制
- 基于策略的带宽管理
- 基于端口的流量整形
- 基于端口的流量镜像
- 支持IGMP snooping (v1, v2, v3)
- IGMP 过滤
- Jumbo frame 最高支持9KB
- 支持 GVRP自动VLAN成员注册
- (MVR)多元广播VLAN注册
- 支持 QinQ
- 符合IEEE 802.3ad LACP链路聚合
- 支持动态/静态手动端口聚合
- 支持8个汇聚线,每个汇聚组最大8个端口
- 支持VLAN trunking
- IEEE 802.1w 快速生成树协议(RSTP)提供独立于生成树计时器的快速收敛能力
- IEEE 802.1s 多重生成树协议(MRSTP)
- IEEE 802.1X 端口认证
- 支持IP来源保护 (静态IP/MAC绑定, DHCP snooping, ARP防御)
- IP 子网络 VLAN 和 VLAN 隔离
- 可每个端口限制 MAC地址数量
- 环路保护
- MAC过滤
- MAC 冻结
- 端口安全, 端口隔离, 端口镜像
- Static MAC forwarding per port每个端口静态MAC地址转发
- 每一MAC/IP/TCP/UDP的线速过滤
- 每一MAC/IP/TCP/UDP的线速镜像
- 每一MAC/IP/TCP/UDP的线速流量限制
- 宾客VLAN
- 支持CPU 保护机制
- 支持PPPoE option 82
- SSH v1/v2
- SSL
- RADIUS 账号管理
- TACACS+ 认证, 账号管理
- 支持NTP, daylight saving
- 基于以太网的IPv6(RFC 2464)
- 支持IPv6地址 (RFC 4291)
- 双栈 (RFC4213)
- 支持ICMPv6 (RFC4884)
- 支持路径 MTU 路径(RFC 1981)
- 最小MTU路径 :1280 (RFC 5905)
- Neighbor Discovery (RFC4861)
- DHCPv6 中继/客户端
- 支持 ZyXEL iStacking丛集管技术,单一IP地址可最高管理24台交换机
- Web管理介面,可设定所有功能
- Telnet CLI (Cisco like)
- SNMP v1, v2c, v3
- SNMP trap group
- RMON four RMON 群组 1, 2, 3, 9 (历史, 统计, 警报, 以及事件),以供加强流量管理,监视和分析
- RS-232c 本地 console
- 通过Ftp进行韧体升级、配置备份/还原
- DHCP 中继, 每个VLAN的DHCP 中继, DHCP 中继 option 82, DHCP 客户端
- 端口镜像: 支持 源/目的/所有 端口镜像
- IEEE 802.3ah 以太网OAM(操作、管制、管理)
- 支持sflow
- 基于端口
- 基于 MAC和VLAN ID号
- 基于IP地址(来源/目的)
- 基于协议类型
- 基于TCP/UDP 端口号
- RFC1213 MIB II
- RFC1493 桥接 MIB
- RFC1643 以太网 MIB
- RFC1757 RMON 群组 1, 2, 3, 9
- RFC2011 IP MIB
- RFC2012 TCP MIB
- RFC2013 UDP MIB
- RFC2233 ifVHC 封包群组
- RFC2674 VLAN MIB
- RFC2925 PING-MIB and TRACEROUTE-MIB
- ZyXEL 私有 MIB
- EN 55022: 2006+A1: 2007
- EN 61000-3-2
- EN 61000-3-3
- EN 55024
- AS/NZS CISPR 22: 2009
- FCC Part 15 (Class A, Class B)
- ICES-003
- BSMI (CNS13438, CNS14336)
- EN 60950-1
具备ACL多层访问控制列表(L2/L3/L4)的企业级二层高速以太网交换机
符合标准
ZyXEL ES-3500系列是专门为电信行业者及网络服务提供商量身打造,提供高速以太网络服务。其高效能硬件平台让电信业者在具备强大安全性,QOS以及管理功能的同时,也可轻松的扩展网络拓扑,并协助客户满足各种以太网络服务的不同需求。
对重要服务设置高优先权的QoS
在聚合网络中,持续的服务质量与可靠的联机,是网络服务提供商赢得客户,并建立忠诚度的关键。因此,控制流量并设定流量管理政策,就成为无比重要的课题。合勤科技ES-3500系列交换机提供线速流量控制功能,可对流入的封包依据预先定义的QoS策略进行分类与分级,以便符合网络服务提供商的需求。
以分类来说,差异性服务编码要点(Differentiated Services Code Point,DSCP) 字段与802.1p服务分级 (CoS)字段是用来判断流入封包的优先级,而分类与再分类工作则可根据IP地址、MAC地址、VLAN ID或TCP/UDP通讯端口号进行;并且合勤科技ES-3500系列交换机可针对不同的封包类型提供了八个优先权队列,以便设定以规则为基础的限速策略,达到充分利用有限的网络资源,还能保证最佳的服务质量。
强化保护客户的安全性
对网络服务提供商来说,避免服务用户在共享的网络或设备上互相影响,是个主要的需处理课题,合勤科技ES-3500系列交换机提供完整的安全性功能,可在管理封包的同时也一并保护用户的资料。入侵锁定 (Intrusion Lock) 功能可侦测每个以太网络端口的插入与拔出状态,而交换器也会自动在需要的时候关闭某个端口,802.1x认证功能则可避免网络受到未经授权使用者的危害,通讯端口安全性功能可避免未经授权的使用者使用网络。此外,802.1x功能与RADIUS并用时,能有效的透过使用者名称与密码 (或其它方式) 避免未经授权的存取,且能在混合有线与无线存取的网络环境中,扮演强力的存取控制角色。
合勤科技ES-3500系列交换机还支持多层 (L2/L3/L4) 存取控制列表,此功能是以规则为基础的精巧控制机制,能轻松在弹性的网络环境中透过网页或命令列接口进行建置,以避免不合法的存取,而且可以根据来源与目的MAC地址、IP地址或是TCP/UDP连接端口来控管封包的传输。
弹性且支持备份的设计
24小时日夜不间断,且能快速恢复的网络服务,对想要建立稳定服务的网络服务提供商来说非常的重要。合勤科技ES-3500系列交换机提供全面性的功能,以确保网络可稳定运作,且IEEE 802.3ad链路聚合(Link Aggregation)功能可提供备份路径与增加链路带宽的功能来降低网络中断时间,而IEEE 802.1w快速扩展树协议 (RSTP) 与IEEE 802.1s多重扩展树协议 (MSTP) 可由透过备份路径传送封包,以便快速的由中断的联机中复原; 除此之外,也支持备份电源系统,在断电时可继续提供电力。
支持IEEE802.3at标准以太网POE供电(ES-3500-24HP)
ES-3500-24HP支持IEEE802.3at标准以太网POE供电。每个端口最高可供给30瓦的电力,让ES-3500-24HP可通过100米以内的标准网线给具备POE供电功能的无线AP,IP电话和IP网络摄像机。ES-3500-24HP还具有智能POE消耗模式,它会自动检测各受电设备需求多少电力,再自动调整电力输出,以达到节能的效果。
支持IPv6
IPv6管理功能势必成为未来的趋势,因此,合勤在ES-3500-24的设备上增加了完整的IPv6管理功能。
符合标准
流量管理与QoS
链路汇聚
网络异常备份机制
用户安全和认证
网络管理安全
支持IPv6
网络管理
智能型 ACL (L2/L3/L4 访问控制列表)
MIB信息
安规认证
具备ACL多层访问控制列表(L2/L3/L4)的企业级二层高速以太网交换机
符合标准
ZyXEL ES-3500系列是专门为电信行业者及网络服务提供商量身打造,提供高速以太网络服务。其高效能硬件平台让电信业者在具备强大安全性,QOS以及管理功能的同时,也可轻松的扩展网络拓扑,并协助客户满足各种以太网络服务的不同需求。
对重要服务设置高优先权的QoS
在聚合网络中,持续的服务质量与可靠的联机,是网络服务提供商赢得客户,并建立忠诚度的关键。因此,控制流量并设定流量管理政策,就成为无比重要的课题。合勤科技ES-3500系列交换机提供线速流量控制功能,可对流入的封包依据预先定义的QoS策略进行分类与分级,以便符合网络服务提供商的需求。
以分类来说,差异性服务编码要点(Differentiated Services Code Point,DSCP) 字段与802.1p服务分级 (CoS)字段是用来判断流入封包的优先级,而分类与再分类工作则可根据IP地址、MAC地址、VLAN ID或TCP/UDP通讯端口号进行;并且合勤科技ES-3500系列交换机可针对不同的封包类型提供了八个优先权队列,以便设定以规则为基础的限速策略,达到充分利用有限的网络资源,还能保证最佳的服务质量。
强化保护客户的安全性
对网络服务提供商来说,避免服务用户在共享的网络或设备上互相影响,是个主要的需处理课题,合勤科技ES-3500系列交换机提供完整的安全性功能,可在管理封包的同时也一并保护用户的资料。入侵锁定 (Intrusion Lock) 功能可侦测每个以太网络端口的插入与拔出状态,而交换器也会自动在需要的时候关闭某个端口,802.1x认证功能则可避免网络受到未经授权使用者的危害,通讯端口安全性功能可避免未经授权的使用者使用网络。此外,802.1x功能与RADIUS并用时,能有效的透过使用者名称与密码 (或其它方式) 避免未经授权的存取,且能在混合有线与无线存取的网络环境中,扮演强力的存取控制角色。
合勤科技ES-3500系列交换机还支持多层 (L2/L3/L4) 存取控制列表,此功能是以规则为基础的精巧控制机制,能轻松在弹性的网络环境中透过网页或命令列接口进行建置,以避免不合法的存取,而且可以根据来源与目的MAC地址、IP地址或是TCP/UDP连接端口来控管封包的传输。
弹性且支持备份的设计
24小时日夜不间断,且能快速恢复的网络服务,对想要建立稳定服务的网络服务提供商来说非常的重要。合勤科技ES-3500系列交换机提供全面性的功能,以确保网络可稳定运作,且IEEE 802.3ad链路聚合(Link Aggregation)功能可提供备份路径与增加链路带宽的功能来降低网络中断时间,而IEEE 802.1w快速扩展树协议 (RSTP) 与IEEE 802.1s多重扩展树协议 (MSTP) 可由透过备份路径传送封包,以便快速的由中断的联机中复原; 除此之外,也支持备份电源系统,在断电时可继续提供电力。
支持IEEE802.3at标准以太网POE供电(ES-3500-24HP)
ES-3500-24HP支持IEEE802.3at标准以太网POE供电。每个端口最高可供给30瓦的电力,让ES-3500-24HP可通过100米以内的标准网线给具备POE供电功能的无线AP,IP电话和IP网络摄像机。ES-3500-24HP还具有智能POE消耗模式,它会自动检测各受电设备需求多少电力,再自动调整电力输出,以达到节能的效果。
支持IPv6
IPv6管理功能势必成为未来的趋势,因此,合勤在ES-3500-24的设备上增加了完整的IPv6管理功能。
