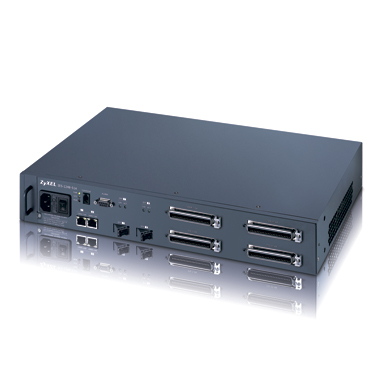

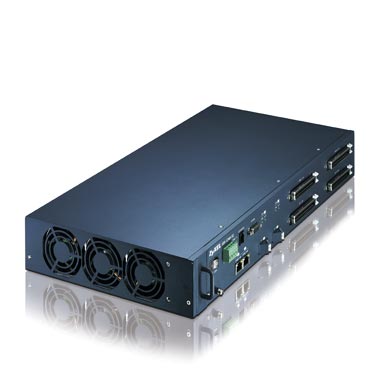

型号



IES-1248-53

48端口ADSL2+ 盒式耐高温IP DSLAM(Annex B,直流供电)







IES-1248-51

48端口ADSL2+ 盒式耐高温IP DSLAM(Annex A,直流供电)







IES-1248-51A

48端口ADSL2+ 盒式耐高温IP DSLAM(Annex A,交流供电)







产品优势



一个提供高带宽不对称服务的完整解决方案—数据、语音和视频

更好的带宽利用

合勤科技IES-1248-5x/IES-1248-5xA系列(直流电源输入)是一种基于IP的DSLAM,终结用户侧所有ATM电路，将数据直接传送给最常应用IP服务。因为IP是数据传输的主流方式，从而使IES-1248具有较传统基于ATM的DSL接入系统显著的优势：它提供了更好的带宽利用率、易用性,以及低成本的优势。其高度紧凑和耐高温的设计,更便捷的操作，更简易的安装，更适应对本端POTS/ISDN分离器的需要。IES-1248-5x/IES-1248-5xA系列可以部署在室内与室外环境中。

稳定可靠的ADSL2+解决方案

IES-1248-5x/IES-1248-5xA系列是固定配置的ADSL2+ IP DSLAM，业务供应商可依据需求快速部署。通过单一网络连接，为商业和住宅用户提供高宽带服务：流视频、在线游戏、多媒体应用和多路视频等；也可为中小型企业和家庭办公用户提供：IP连接，VPN，VLAN，高品质视频会议，远距离以太网连接，兼容传统业务，以及高达24Mbps的非对称宽带接入。IES-1248-5x/IES-1248-5xA系列采用成熟的ADSL2+技术，完全兼容现有的各类ADSL标准。而其出众的线路编码和信号处理技术，配合完美的ASIC设计，使其具有出色的品质，可向下透明兼容ADSL/ADSL2标准，强抗干扰性，灵活的配置能力。其紧凑式设计，具有更低功耗。并且支持现有平台和网管系统。





产品规格



ADSL2/ADSL2+标准

• 支持G.992.1 Annex A
• 支持G.992.3 Annex A, Annex L, Annex M
• 支持G.992.5 Annex A, Annex M
• 支持G.994.1 G.hs
• 支持 G.992.3 and G. 992.5 ATM Transmission Convergence (ATM-TC) function
• 支持G.992.3 and G.992.5 Spectral Mask
• 支持G.992.3和G.997.1的EOC和Overhed信道访问
• 支持G.992.3和G.992.5的冗余路径
• 支持G.992.3和G.992.5的环路诊断
• 支持G.992.3和G.992.5的功耗管理
• 支持G.992.3和G.992.5无缝速率适配的在线配置
• SELT和DELT

网络标准

• IEEE 802.3u 100BASE-TX
• IEEE 802.3ab 1000BASE-T
• IEEE 802.3z 1000BASE-LX/1000BASE-SX
• SFP mini GBIC

ATM功能

• 支持网络中点到点虚拟通道连接(VCC)
• 支持ATM论坛TM 4.0对于UBR服务中峰值信元速率（PCR）的设置
• 支持ATM论坛TM 4.0对于CBR服务中峰值信元速率（PCR）的设置
• 支持ATM论坛TM 4.0对于rt-VBR和nt-VBR服务中峰值信元速率(PCR)和基准信元速率(SCR)的设置
• 允许超配置带宽使用，比如提供UBR服务，全部的DSL带宽总和可大于DSLAM上联带宽
• 支持对于每个ATM PVC连接的下行流量整形
• 支持I.610定义的ATM F5 OAM信元
• 每个端口支持8条 PVC
• 支持每个PVC的上行速率限制
• 支持 G.998.1 ADSL 2-端口捆绑

IP功能

• 支持ICMP，可以回应由NMS或其他系统发送的ICMP请求
• IP桥接

用户管理

• 支持以太网MAC过滤
• 支持14K的MAC地址空间
• 支持DHCP中继代理option 82
• 支持802.1x
• 支持端口隔离
• 支持RFC 2684桥接负载封装方式
• 支持IPSec/L2TP/PPTP VPN穿越
• 支持RFC 2516 PPPoE封包转发
• 支持MTU配置 (1526~1600 bytes)
• 支持TR-101兼容PPPoE中间代理
• 支持基于每个端口或VLAN的 DHCP option 82功能
• 支持DHCP snooping和静态IP地址功能
• 支持TR-101兼容DHCP option 82包格式

VLAN&VLAN桥接功能

• 最多支持1024个VLAN
• 兼容802.1Q标准
• 支持多PVC到单VLAN的桥接映射
• 支持GVRP
• 支持基于每个VLAN的隔离
• 支持OUI过滤功能

可靠性

• 支持802.1w RSTP

QoS

• 支持802.1p优先级排队，4优先级
• 支持PVC和802.1p优先级队列间映射

IP网络的多播

• 支持RFC 2684桥模式下的多播服务
• 支持IGMP v.1&v.2
• 支持IGMP snooping
• 支持512个多播组
• 支持每个多播组50个成员
• 支持IGMP v3包识别
• 支持多播组的过滤功能

管理

• 本地管理
• 带内IP界面管理
• 支持SNMP v1.0&v.2c (RFC 1157)
• 支持SNMP SMIB(s)
• 支持标准SNMP trap，可接受其他NMS的管理
• 支持集中管理——EMS

硬件规格

• 两个TELCO-50端口，用于48端口的ADSL/ADSL2/ADSL2+
• 两个TELCO-50端口，用于48端口的分离器
• mini-RJ11控制口，用于本地控制
• 两个100Base-TX/1000Base-T或mini GBIC用于上联/级联
• DB9连接，用于输出三路报警
• 热插拔风扇模块
• 直流/交流输入

电源规格

• 电压：-48V直流（-36V～-72V DC）/220V交流
• 功耗：最大90W

物理规格

• 19”和23” 机架设置
• 强制风冷
• 耐高温
• 内置分离器
• 尺寸:442.7(W)x250(D)x66 (H)mm (17.3” x 9.88” x 2.6”)
• 重量:7.2 Kg

环境参数

• 操作温度：-40°C～65°C
• 存储温度：-40°C～85°C
• 操作湿度：10%～95% (非凝固)
• 存储湿度：5%～95%  (非凝固)

认证

• EMC/ESD: FCC part 15 Class A; EN 55022, EN 55024 Class A; ETS 300 386
• Safety: ITU-T K.20, Appendix C; CSA 60950; EN 60950; IEC 60950 ; UL 60950
• Reliability : ETS 300 019
• NEBS Complian
