型号

AAM1212-51

ADSL2+ 线路卡

AAM1212-53

ADSL2+ 线路卡

IES-1000

1U 2插槽盒式IPDSLAM

SAM1316-22

G.SHDSL.bis线路卡

产品优势

DSL&VOIP服务的灵活应用

多样的业务板卡设计满足不同的市场需求

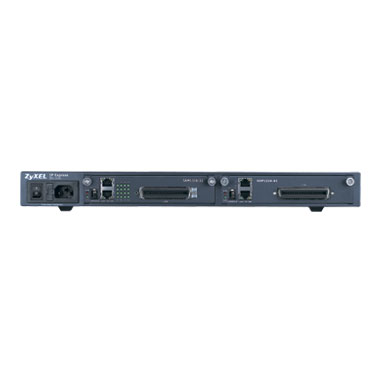

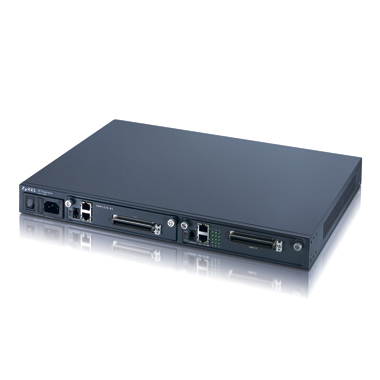

IES-1000是一个基于IP架构的多服务接入(MSAN)的盒式设备。它有两个业务插槽，可以灵活的插入各种 DSL和VoIP业务模块提供ADSL2+, G.SHDSL和VoIP 服务到住宅和商业用户。它终结了DSL连接的ATM流量，同时分离语音

信号和数据信号，将模拟信号转化成IP数据包传输到IP网络。高度紧凑的设计(1U)， AC和DC电源输入。 IES-1000可以方便的部署在电信和中小企业网络环境中，满足不同的市场需求。

 稳定可靠的ADSL2+解决方案

IES-1000搭配ADSL2+ 线路模块, 服务提供商可以提供住宅用户的高带宽互联网接入，点播娱乐服务和IPTV服务，同时其高达24M的下行带宽还可以为企业提供IP连接，虚拟专用网络，虚拟局域网，高品质的视频会议等应用。此为,它还支持基于ATM的双端口捆绑，为用户提供更高的带宽。ADSL2+线路模块兼容ADSL/ADSL2。

多线路捆绑的 G.SHDSL.bis解决方案

IES-1000 搭配G.SHDSL.bis线路模块提供单端口高达4096kbps的对称速率，同时提供两个100Mbps以太网上连端口。一个IES-1000可以搭配两块 SAM1216-22线路模块支持32个SHDSL用户接入。此为, SAM1216-22 支持 ITU G.991.2 多线路捆绑。通过线路捆绑可以使传输速率高达16Mbps。

VoIP线路模块，提供媒体网关功能

除了传真和调整解调服务, VoIP线路模块提供了一个并行和分布式媒体网关架构，经由软交换或媒体网关控制器传输时，IES-1000分离和压缩POTS语音转换成VoIP数据包并且利用SIP协议传送到IP网络，方便电信运营商可以在不改变现有客户的网络和保持OAM&P的前提下提供基于宽带的语音服务。该媒体网关支持G.711，G.723，G.726，

G.729a/ b和T.38的编解码器，支持SIP的网络信令协议。

丰富的管理功能

IES-100提供多种管理接口：本地控制口，基于WEB的EMS（网元管理系统），TELNET，基于SNMP的EMS（NetAtlas)。支持所有管理功能：报警，状态监视，配置管理，性能管理，故障管理。IES-1000支持三级系统管理：一级管理员拥有全部管理权限；二级除去创建和删除管理员权限之外，拥有同一级管理员相同的权限；三级管理员只拥有由一级管理员设置许可有限的管理权限。电信运营商可轻松利用这一机制为CLEC和ISP提供一揽子方案。

产品规格

系统规格

• 通过同轴线缆提供端到端的接入
• 通过同轴线缆提供端到端的接入
• 支持可扩展的配置和线路模块的插拔
• SNMPv1,v2
• Web管理
• 通过FTP/TFTP进行韧体升级
• Console端口配置(RS-232)
• Telnet配置和监控
• 支持生成树协议STP(802.1D)
• 支持TR-101
• G.998.1端口捆绑
• 802.1QVLAN
  • IGMPsnooping
  • 802.1pQoS
  • DHCPrelayagentoption82
  • 端口隔离/VLAN隔离
  • 256个静态VLAN(VLANID1~4094)
  • 4KMAC地址
• 802.1p(QoS)
• 组播
  • 静态组播组配置
  • IGMPv1,v2snooping&IGMPproxy
  • 共享VLAN组播
  • 256个组播组，每个组播组18个成员
  • IGMP过滤
  • IGMP数目限制
  • MVLAN
  • DSL端口的组播带宽控制
• 管理
  • CLI
  • SNMPV1,v2a
  • Web管理
  • 持管理IP地址
  • UNIX系统日志
  • 支持通过FTP和Web进行配置备份和恢复，及版本升级
  • 支持基于文本的配置文件
  • 端口配置
  • 告警/状态监控
  • 性能监测
  • 诊断功能
  • 远程重置
  • 支持EMS管理
• MIB
• SNMPMIBII(RFC1213)
• SNMPv1
• SNMPv2
• RFC1493BridgeMIB
• RFC1643EthernetMIB
• RFC1757FourgroupofRMON
• RFC2674
• FC2662ADSLlineMIB

• RFC4319(formerlyRFC3276)SHDSLLineMIB

硬件规格

• IES-1000M
  • 19”1U机架式,2个扩展插槽
  • 尺寸:440(W)x320(D)x46(H)mm
  • 支持DSL服务和VOIP服务
  • 完全的热插拔设计
  • 温度检测和报警
  • 过温保护（超出工作温度范围自动关机）
  • 浪涌保护，防止雷击损坏
• AAM1212-51线路模块
  • 一个12端口的ADSL/ADSL2/ADSL2+Telco50接口，内置分离器
  • 一个miniRJ11console端口，作为本地管理端口
  • 个10/100M以太口做上连
  • DELT（双向路测试）
  • SELT(单端回路测试)
  • G.998.1基于ATM的2端口捆绑
  • 速率自适应
  • LEDs状态-
  • ystemStatus,Ethernet1and2LinkStatus,Ethernet1and2ActiveStatus,ADSLportsstatus,Alarm
  • ADSL标准
    • DMTT1.413,issue2
    • G.DMT(ITUG.992.1)
    • G.LITE(ITUG.992.2)
    • G.HS(ITUG.994.1)
    • Auto-negotiatingrateadaptation
  • ADSL2
    • G.992.3AnnexA
    • G.992.3AnnexL(RE-ADSL)
    • AnnexM
  • ADSL2+
    • G.992.5AnnexA,AnnexM
• AAM1212-53线路模块
  • OneTelco50connectorsfor12-portADSL/ADSL2/ADSL2+andsplittercardoverISDN
  • 一个miniRJ11console端口，作为本地管理端口
  • 两个10/100M以太口做上连
  • DELT（双向路测试）
  • SELT(单端回路测试)
  • G.998.1基于ATM的2端口捆绑
  • LEDs状态-
  • ystemStatus,Ethernet1and2LinkStatus,Ethernet1and2ActiveStatus,ADSLportsstatus,Alarm
  • ADSL标准
    • DMTT1.413,issue2
    • G.DMT(ITUG.992.1)
    • G.LITE(ITUG.992.2)
    • G.HS(ITUG.994.1)
    • Auto-negotiatingrateadaptation
    • ADSL2G.992.3AnnexB
    • ADSL2+G.992.5AnnexB
• SAM1316-22线路模块
  • 一个16G.SHDSL.bisdTelco50端口
  • 一个miniRJ11console端口作为本地管理
  • 两个10/100M自适应以太网口作为上连端口
  • LEDs状态-
  • ystemStatus,EthernetLinkStatus,EthernetActiveStatus,G.SHDSL.bisportsstatus,Alarm
  • 线路编码:TC-PAM
  • 发射功率:高达16.8dBm
  • 密度:每芯片16个端口
  • 单端口速率4096kbps,多线路(2/4pairsmode)捆绑速率高达16.384Mbps
  • AnnexAandannexBPSDmask
  • SHDSLlineprofile
  • SHDSLalarmprofile
  • Powerbackoff
  • 符合标准
    • ETSISDSL(ETSITS101524V1.2.1)
    • ITUG.shdsl(ITU-TG.991.2(2001))
    • ITUG.shdls.bis(ITU-TG.991.2(2004)
• VOP1224-61线路模块
  • 一个24-FXS的Telco5端口
  • 一个miniRJ11console端口作为本地管理
  • 两个10/100M自适应以太网口作为上连端口
  • Ringer最大输出功率:14Watt
  • 支持SIP信令协议
  • 支持G.711,G.726,G.729a/b,G.723.1
  • 支持T.38Fax/Modemsignalcoding&FaxRelay(G.711a/m)
  • 基于回声消除ITU-TG.168,G.165
  • 静音检测/抑制和舒适，噪声产生(CNG
  • 音活动检测(VAD)
  • 来电显示检测
  • 10KBusinessHourCallAttempts(BHCA)
  • 配置抖动缓冲器
  • 支持拨号音，拨号音的第二代，铃声(ring-backtone),忙音，摘机警告音
  • 支持呼叫等待，呼叫保持，呼叫转移，回拨，遇忙回拨

  • MLT和GR-909环路诊断

物理规格

• IES-1000M
  • 尺寸:440(W)x320(D)x46(H)mm
  • 重量:3.7Kg
• AAM1212-51
  • 尺寸:170(W)x320(D)x35(H)mm
  • 重量:0.9Kg
• AAM1212-53
  • 尺寸:170(W)x320(D)x35(H)mm
  • 重量:0.9Kg
• SAM1316-22
  • 尺寸:170(W)x320(D)x35(H)mm]
  • 重量:0.9Kg
• VOP1224-61
  • 尺寸:170(W)x320(D)x35(H)mm

  • 重量:0.8Kg

环境规格

• 电源支持(AC/DC)
  • AC电源:100~240VAC,50~60Hz
  • DC电源:-36~-72VDC
• 电源功耗
  • AAM1212-51:25W
  • AAM1212-53:25W
  • SAM1316-22:25W
  • VOP1224-61:30W
• 工作温度0℃~50℃
• 存储温度-40℃~70℃
• 工作湿度0%~90%(非冷凝)

• 存储湿度10%~95%(非冷凝)

认证

• 安全
  • UL60950-1
  • CSA60950-1
  • EN60950-1
  • IEC60950-1
• EMC
  • FCCPart15BClassA
  • EN55022ClassA
  • EN55024ClassA
  • ETSI300386
• Reliability
  • ETSI300019
  • Telecom
  • ITU-TK20
