型号



主机框

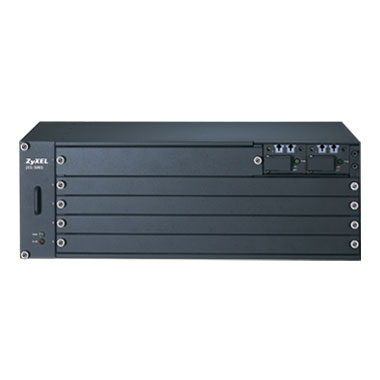

IES-5005M

3.5U 5个插槽的IPDSLAM





管理交换卡

MSC1000G

管理交换卡





E1 IMA 卡

IMA1408G-81

8-端口 E1 IMA上行线路卡





以太网线路卡

ELC1220G-55

20端口-基于光纤的快速以太网线路卡





VDSL 线路卡

VLC1424G-56

24端口-30a Annex A VDSL2线路卡





VLC1348G-51

48端口-17a Annex A VDSL2线路卡







VLC1348G-53

48端口-17a Annex B VDSL2线路卡







VLC1324G-51

24端口-17a Annex A VDSL2线路卡







VLC1324G-53

24端口-17a Annex B VDSL2线路卡





ADSL 线路卡

ALC1372G-51

72端口- Annex A ADSL2+线路卡







ALC1248G-51

48端口- Annex A ADSL2+线路卡







ALC1248G-53

48端口- Annex B ADSL2+线路卡





SHDSL 线路卡

SLC1348G-22

48端口-SHDSL线路卡





VoIP 线路卡

VOP1248G-61

48端口- VoIP 线路卡





产品优势



中等规模的多业务接入平台，方便用户平滑的过渡到下一代网络服务

 可用性

IES-5005具备超凡强大的功能，千兆无阻塞交换背板，单交换管理卡(MSC)设计，双重电源输入模块，支持各种高端口密度DSL模块和VoIP线路卡板. 嵌入式 IP QoS, 安全和组播功能, 适应各种应用环境。IES-5000面向IP网络，针对应用，具备丰富全面的IP特性，为电信运营商提供高密度，高性能的系统平台，同时提供网络的高可靠性，网络架构弹性和可扩展能力。IES-5005同时为住宅与商业用户提供所需的宽带业务。使得各类ISP和运营商轻松地提升用户数量和APRU值。

可扩展性

IES-5005是3.5U高的紧凑型设计，5插槽机架系统.其中一个插槽用于MSC卡，其余4个插槽用于DSL, VoIP和以太网线路卡.ADSL2/ADSL2+/G.SHDSL.bis和VoIP线路卡包含48个端口, VDSL线路卡包含24个端口和基于光纤的快速以太网线路卡包含20个端口.在标准的机柜里, 如果不安装分离器机框，可以安装10个机架，如果安装分离器机框，可以安装6个机架. IES-5005支持远程管理且兼容IES-5000的各种单板，包括MSC和线路卡板

多种最新的DSL技术

ADSL线路卡包括传输速率高达25 Mbps/2.4Mbps的48端口和72端口。ADSL线路卡也支持通过端口捆绑增加服务范围或传输带宽。VDSL2线路卡兼容 ADLS2+功能(Annex A and Annex B) ，这样有利于电信运营商从ADSL2+向VDSL2平稳的过度。SHDSL线卡提供48端口且在ATM/EFM模式下传输带宽高达5.69 Mbps/22.76Mbps/45.52Mbps。 VDSL线路卡包括传输带宽高达100Mbps/100Mbps和80Mbps/20Mbps的24端口和48端口。所有的DSL卡均支持热切换以确保系统的稳定性。

先进的三网融合功能

IES-5005提供完善的ATM QoS (UBR/VBR/CBR) ，L2 QoS功能和IP QoS (包分类/速率限制/队列调度) 功能，成熟的 PVC到 VLAN 的桥接和会聚技术保障端到端的服务质量，便于多业务配置和提供。此外，IES-50005支持无阻塞数据转发，支持组播——最大256多播组，每组支持最多384用户。每秒钟可处理多达30个IGMP（加入/脱离）组播请求，最大频道切换处理时间小于250毫秒。
以上功能可使ISP和电信运营商轻松地提供高速因特网接入、VoIP、准视频点播、宽带电视与点播电视等服务。

可靠的物理保障安全设计

IES-5005在物理安全方面通过在系统关键部位装配电压、温度和风扇转速传感器来实现。任一传感器侦测到异常状况，相应的LED指示灯会即时报警。在系统温度超过设置阈值式启动热控断电保护，自动关闭系统。

内置OAM&P工具和EMS

IES-5005提供多种管理接口：本地控制口，基于WEB的EMS（网元管理系统），TELNET，基于SNMP的EMS（NetAtlas)。支持所有管理功能：报警，状态监视，配置管理，性能管理，故障管理。IES-5005支持三级系统管理：一级管理员拥有全部管理权限；二级除去创建和删除管理员权限之外，拥有同一级管理员相同的权限；三级管理员只拥有由一级管理员设置许可有限的管理权限。电信运营商可轻松利用这一机制为CLEC和ISP提供一揽子方案。

媒体网关服务

IES-5005提供了一个平行式或分布式的媒体网关架构。在这种架构中,每一个媒体网关提供多达48个基于POTS端口的网络电话/传真/调制解调器服务,其优点,没有网络瓶颈或单点失败的问题, 并且保证了VoIP/传真/调制解调器服务在性能和可靠性上有突出的表现。媒体网关提供 g.711, g.723 ,g.726 ,g.729a / B和t.38 编解码，以及支持RFC 3261 SIP和h.248网络信令协议.





产品规格



系统规格

DSL标准

• ADSL:
  • G.992.1 Annex A, G.992.3 Annex A, G.992.5 Annex A
  • G.992.1 Annex B, G.992.3 Annex B, G.992.5 Annex B
    • 支持G.992.3和G.992.5
    •  支持Annex M和Annex L(G.992.3和G.992.5)
    • 支持EOC和过载信道访问
    • 支持路径延时功能
    • 支持环路诊断功能
    • 支持功率管理
    • 支持无缝速率适应(SRA)和在线配置功能
    • 单向/双向端点环路测试
    • 支持G.998.1端口捆绑
• SHDSL: G.991.2, G.991.2.bis, G.998.1
• VDSL2: G.993.2, G.994.1, G.997.1.

ATM 流量管理

• 每个端口支持8个 VPC/VCC
• 支持UBR, CBR,rt-VBR,nrt-VBR QoS机制
• 支持ATM论坛TM4.0规范
• 支持基于ATM PVC的下行流量整形功能
• 支持基于ATM F5 OAM 的端到端的环路检测(ITU-T Rec. I.610)

性能

• 8个硬件优先级队列(SPQ, WRR)
• 支持256IGMP组播组
• 最大信道切换处理延时小于250 ms
• DSCP与802.1p映射

安全

• 端口隔离
• IEEE 802.1x 认证
  基于ACL的包过滤(L2 ~ L4 ACL)
• MAC地址数量限制
• ARP广播过滤
• DHCP广播过滤
• DHCP窥探
• NetBiOS过滤
• IGMP过滤
• 反IP/MAC地址欺骗
• 支持TACACS+远程认证

VLAN

• 支持4096个IEEE 802.1Q VLAN
• 支持基于端口的VLAN
• 支持VLAN 堆叠(Q-in-Q)
• VLAN 桥接功能(多PVCs到一个VLAN)(N:1)
• PVC 和 VLAN一比一的映射 (1:1)
• 支持 GVRP功能

流量管理

• 千兆以太网端口的带宽控制和广播/多播/未知的单播控制
• STP: IEEE 802.1d, IEEE 802.1w, IEEE 802.1s
• IEEE 802.3ad
• IP 组播
• IGMP v1, v2 窥探/代理
• IGMP组播通道限制
• DHCP Relay Option 82 with sub-option 1 & 2
• 组播带宽控制
• L2 ~ L4 ACL
• TR-101 compliant PPPoE intermediate Agent
• IP桥接

VoIP功能

• 编码: G.711, G.726, G.729a/b, G.723.1
• 网络信令协议: ITU-T H.248 v2, SIP v2 (RFC3261)
• RTP (RFC 1889)
• RTCP (RFC 1890)
• 基于RTP的传真/调制解调 ( T.38)
• 音调检测和生成（双定向）
• RFC 2833R TP的有效载荷的DTMF
• 回声消除和自动增益控制(G.165, G.168)
• VAD
• CNG
• 来电显示
• 补充服务:
  • 本地呼叫
  • 紧急呼叫
  • 免打扰
  • 呼叫拒绝
  • 呼叫等待
  • 呼叫保持
  • 呼叫转移
  • 呼叫回拨
  • 静音功能
  • 三方通话

网络管理

• 本地控制口管理
• Web管理界面
• 集群管理(高达8个集群组员)
• 图形化网络管理
• 支持XML格式North Bound接口NetAtlas Access EMS管理系统
• 带内带外管理(SSH, SFTP)
•  SNMP管理(通过ZyXEL NetAtlas Access EMS)
•  SNMPv1/v2c/V3 agent/traps
•  标准MIBs
  • RFC 1213 MIB II
  • ADSL line MIB (RFC2662)/ Extension line MIB(RFC 3440)
  • SHDSL line MIB (RFC 3276)
  • VDSL line MIB (RF3728)
  • Bridge MIB/Extension MIB
  • RMON MIB (RFC 1757)
• Vendor specific MIBs, e.g.,
  • 机架管理MIB (风扇速度，电压，温度)

硬件规格

IES-5005M

• 5-插槽机架式设备，标准的19"
• 4个插槽用作DSL线路卡
• 1个插槽用作主控卡
• 2个直流电源输入模块
• 1个分扇和防尘过滤网

管理交换卡 - MSC1000G

• 嵌入式24G无阻断全双工交换结构
• 两个1000M 接口 (SFP + copper)作为级连
• 两个1000Base-SX/LX/EX/ZX (mini-GBIC, SFP)接口作为上连
• 一个RS232 (DB-9) console口
• 一个10/100M 带外管理口
• 一个带外告警IO端口

E1 IMA卡- IMA1408G-81

• Hot swappable 8-port E1 IMA card, 8 groups per card
• 支持 G.703, G.704
• Full-duplex bandwidth up to 16M
• 一个mini-RJ11 console 端口
• 支持RFC1483/1577/2364/2684
• 支持ATM Forum Rec UNI 3.0, UNI 3.1, UNI 4.0
• 支持ITU-TI.361, I.371, G.804

以太网线路卡 - ELC1220G-55

• 支持20个SFP(100BASE-FX/BX/LX/EX)
• 1个迷你RJ-11控制口
• 支持2层传输特性
• 支持组播VLAN, IGMP窥探, IGMP过滤和静态组播
• 支持DHCP功能
• 支持ACL, 反IP地址欺骗和反MAC地址欺骗的安全功能

VDSL线路卡- VLC1424G-56

• 24端口VDSL2板卡，支持热插拔
• 支持G.993.2, G.994.1, G.997.1
• 最高传输速率高达100Mbps/45Mbps(下行/上行)
• 1个迷你RJ11控制口
• 双重千兆背板
• 支持VDSL2, 8a, 8b, 8c, 8d, 12a,12b,17a和30a
• 支持频率分配频带998和997
• 支持PSD, RFI notch, single latency in PTM mode和 INP
• 支持Trellis 编码
• 支持IEEE 802.1ag (CFM)

VDSL线路卡- VLC1348G-51/VLC1348-53/VLC1324G-51/VLC1324G-53

• 24/48端口VDSL2板卡，支持热插拔,POTS和ISDN
• 支持G.993.2, G.994.1, G.997.1
• 最高传输速率高达100Mbps/50Mbps(下行/上行)
• 1个迷你RJ11控制口
• 双重千兆背板
• 支持VDSL2, 8a, 8b, 8c, 8d, 12a,12b 和17a
• 支持频率分配频带998和997
• 支持U0 频带, PSD, RFI notch, single latency in PTM mode和 INP
• 支持UPBO 和DPBO, Reed Solomon 和Trellis 编码
• 支持ADSL fall back with ADSL/ADSL2/ ADSL2+ CPE in Annex A, M, L modes
• 支持IEEE 802.1ag (CFM)

ADSL线路卡- ALC1372G-51/AL1248G-51

• 支持热插拔48 /72端口ADSL2/ADSL2+ Annex A 线路板
• 最高传输速率：25Mbps/2.4Mbps(ADSL2+)
• mini-RJ11控制接口×1
• 千兆交换背板
• 支持G.992.3和G.992.5频谱掩码
• 支持EOC和 过载信道访问控制(G.992.3和Rec.G.997.1规定)
• 支持路径延迟功能(G.992.3和G.992.5规定)
• 支持Annex L和Annex M(G.992.3和G.992.5规定)
• 支持环路诊断(G.992.3和G.992.5规定)
• 支持功率管理功能(G.992.3和G.992.5规定)
• 支持无缝速率适应(SRA)，在线配置(G.992.3和G.992.5规定)
• 支持ADSL2+2个端口捆绑(G.998.1)

ADSL线路卡- ALC1248G-53

• 48端口ADSL2/ADSL2+ Annex B板卡，支持热插拔
• 支持Annex M和Annex L(G.992.3和G.992.5规定)
• 最高传输速率：25Mbps/2.4Mbps(ADSL2+)
• mini-RJ11控制接口×1
• 千兆交换背板

SHDSL线路卡- SLC1248G-22

• 48端口SHDSL/SHDSL.bis板卡，支持热插拔
• 支持ETSI TS 101 524 V 1.2.1, ITU-T G.991.2, ITU-T G.991.2.bis
• 基于ATM的多端口捆绑，最多8端口捆绑
• 对称的传输速率5.69 Mbps /端口
• mini-RJ11控制接口×1
• 支持IEEE EFM

VoIP线路卡- VOP1248G-61

• 48端口VoIP板卡，支持热插拔
• 支持SIP/H.248信令协议
• 兼容CPE：POTS电话，传真，模拟调制解调器和付费电话等
• 支持G.711 a/μ, G.726, G.729 a/b G.723.1*
• 20K忙时呼叫尝试(BHCA)
• 可配置拥塞缓存
• 支持呼叫等待，呼叫保留，呼叫转移，忙时呼叫回复
• 紧急呼叫本地路由*
• 本地呼叫*
• MLT (用户线金属性能测试)和GR-909环路诊断
• 最大输出功率 : 15 Watt

物理参数

IES-5005M

• 设备尺寸(WxDxH): 440 x 250 x 152 mm (17.32" x 9.84" x 5.98")
• 设备重量: 5 kg (11.05 lb.)
• 包装尺寸 (WxDxH): 566 x 381 x 322 mm (22.28" x 15" x 12.67")
• 包装重量: 9.3 kg (20.55 lb.)

管理交换卡- MSC1000G

• 设备尺寸 (WxDxH): 267.4 x 240 x 37.55 mm (10.55" x 9.45" x 1.5")
• 设备重量: 0.4 kg (0.88 lb.)
• 包装尺寸 (WxDxH): 348 x 348 x 150 mm (13.7" x 13.7" x 5.9")
• 包装重量: 2.22 kg (4.86 lb.)

E1 IMA卡- IMA1408G-81

• 设备尺寸 (WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 0.8 kg (1.77 lb.)
• 包装尺寸 (WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量: 1.8 kg (3.96 lb.)

以太网线路卡 - ELC1220G-55

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 0.5 kg (1.1 lb.)
• 包装尺寸 (WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量: 2.48 kg (5.48 lb.)

VDSL线路卡 - VLC1424G-56

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 1 kg (2.2 lb.)
• 包装尺寸(WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量: 2.54 kg (5.61 lb.)

VDSL线路卡- VLC1348G-51/VLC1348G-53

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 1.3 kg (2.87 lb.)
• 包装尺寸(WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量: 2.62 kg (5.79 lb.)

VDSL线路卡- VLC1324G-51/VLC1324G-53

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 1 kg (2.2 lb.)
• 包装尺寸(WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量: 2.72 kg (6.01 lb.)

ADSL线路卡- ALC1372G-51

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 1.1 kg (2.43 lb.)
• 包装尺寸(WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量: 2.2 kg (4.86 lb.)

ADSL线路卡- ALC1248G-51/ALC1248G-53

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 0.5 kg (1.1 lb.)
• 包装尺寸(WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量: 2.56 kg (5.66 lb.)

SHDSL线路卡- SLC1248G-22

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 0.5 kg (1.1 lb.)
• 包装尺寸(WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量: 2.1 kg (4.64 lb.)

VoIP线路卡- VOP1248G-61

• 设备尺寸(WxDxH): 390.6 x 240 x 13.8 mm (15.39" x 9.45" x 0.55")
• 设备重量: 0.5 kg (1.1 lb.)
• 包装尺寸(WxDxH): 462 x 342 x 123 mm (18.18" x 13.46" x 4.84")
• 包装重量: 2.48 kg (5.481 lb.)

环境参数

• 工作温度: -40℃~70℃
• 存储温度: -40℃ ~ 85℃
• 湿度: 5% ~ 95% (无冷凝)
• 电源: -48 VDC
• 满负荷功率消耗:
  • IES-5005M : 15W
  • MSC1000G: 30 W
  • IMA1408G-81: 32 W
  • ELC1220G-55: 40 W
  • VLC1424G-56: 66 W
  • VLC1348G-51/53: 93 W
  • VLC1324G-51: 90 W
  • VLC1324G-53: 70 W
  • ALC1372G-51: 85 W
  • ALC1248G-51/53: 70 W
  • SLC1348G-22: 45 W
  • VOP1248G-61: 95 W

认证

• CE
• UL 60950, CSA 60950
• FCC part 15 Class A
• ITU-T K.20
• ETSI 300 019
• EN55022 class A
• EN55024 class A
• ETSI 300 386
