型号



主机框

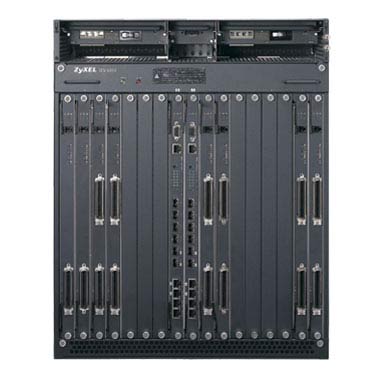

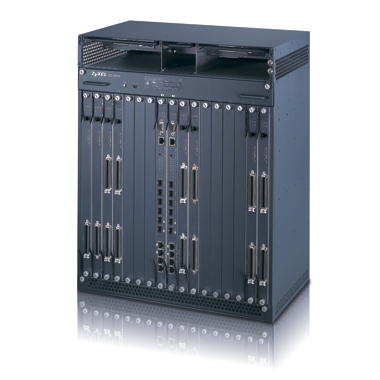

IES-6000M

12.5U 17插槽机框式IPDSLAM





管理交换卡

MSC1224GB

管理交换卡







MSC1024GB

管理交换卡







MSC1224G

管理交换卡







MSC1024G

管理交换卡





E1 IMA卡

IMA1408G-81

8-端口 E1 IMA上行线路卡





以太网线路卡

ELC1220G-55

20端口-基于光纤的快速以太网线路卡





VDSL 线路卡

VLC1424G-56

24端口-30a Annex A VDSL2线路卡







VLC1348G-51

48端口-17a Annex A VDSL2线路卡





VLC1348G-53

48端口-17a Annex B VDSL2线路卡







VLC1324G-51

24端口-17a Annex A VDSL2线路卡







VLC1324G-53

24端口-17a Annex B VDSL2线路卡





ADSL 线路卡

ALC1372G-51

72端口- Annex A ADSL2+线路卡







ALC1248G-51

48端口- Annex A ADSL2+线路卡







ALC1248G-53

48端口- Annex B ADSL2+线路卡





SHDSL 线路卡

SLC1348G-22

48端口-SHDSL线路卡





VoIP 线路卡

VOP1372G-61

72端口- VoIP 线路卡







VOP1248G-61

48端口- VoIP 线路卡





产品优势



新一代多重服务IP接入解决方案

新型架构引领未来新应用

作为ZyXEL的IP DSLAM旗舰产品，IES-6000具备超凡强大的功能，千兆无阻塞交换背板，容错设计交换管理卡(MSC)，双重电源输入模块，支持各种高端口密度DSL模块，适应各种应用环境。IES-6000面向IP网络，针对应用，具备丰富全面的IP特性，为电信运营商提供高密度，高性能的系统平台，同时提供网络的高可靠性，网络架构弹性和可扩展能力。IES-6000同时为住宅与商业用户提供所需的宽带业务。使得各类ISP和运营商轻松地提升用户数量和APRU值。

简单方便的业务扩展和丰富的应用

IES-6000系列是12.5U高, 具有17个插槽的机框式多业务接入节点,其采用和IES-5000/IES-5005相同的线路卡板。MSC1024G管理交换卡板具有8个1G的上行端口，8和9插槽为管理交换卡板插槽,MSC1224G管理交换卡板具有2个10G和6个1G的上行端口支持更高的带宽需求。MSC1024GB 和MSC1224GB支持IPv6.线路卡板包括提供非对称传输带宽为25 Mbps/2.4 Mbps 的48端口和72端口ADSL2+线路卡板， 48端口的SHDSL.bis线路卡板，其提供每端口5.69 Mbps的对称传输速率。 24端口和48端口VDSL2线路卡板，每个端口最高支持100/100 Mbps的传输速率（30a）, 72端口和48端口 VoIP线路卡板，支持H.248 或 SIP协议, 基于光纤的20端口快速以太网线卡，支持每端口100 Mbps传输速率和8端口E1 IMA卡。

先进的三重播放和大规模部署功能

IES-6000继承了IES-5000/5005所有的二层和三层的QoS，安全和组播功能，并且增加了一些新的功能，以满足多业务部署要求:(1) IP桥接功能缓解了在部署2层接入网络时受MAC地址表大小的限制和安全攻击的问题；(2) ARP代理减少了到所有用户的ARP广播包；（3）TACACS+的机制，以支持TACACS +服务器远程认证;（4）识别VLAN的DHCP Snooping功能添加到DHCP Snooping功能表的VLAN信息;（5）DHCP选项82子选项2，提供灵活的IP地址分配远程客户端的ID信息的DHCP服务器。（6）集群管理功能，能够减少多个MSAN的运营成本维护。

可靠的物理保障安全设计

IES-6000支持1+1MSC卡的冗余且故障切换时间不到一秒。此外，电压，温度和风扇速度被传送到系统中，当一种不正常的条件被检测到，LED显示屏或相应的警报器会提醒管理员该情况。在系统的温度升高超过预设的阈值的情况下，热保护装置会自动关闭系统。

先进的OAM&P功能

IES-6000提供多种管理接口：本地控制口，基于WEB的EMS（网元管理系统），TELNET，基于SNMP的EMS（NetAtlas)。支持所有管理功能：报警，状态监视，配置管理，性能管理，故障管理。
IES-6000支持三级系统管理：一级管理员拥有全部管理权限；二级除去创建和删除管理员权限之外，拥有同一级管理员相同的权限；三级管理员只拥有由一级管理员设置许可有限的管理权限。XML格式Northbound接口为适应电信运营商OSS系统提供标准接口，可轻松利用这一机制为CLEC和ISP提供一揽子方案。



产品规格





系统规格

DSL标准

• ADSL: G.992.1 Annex A, G.992.3 Annex A, G.992.5 Annex A
• G.992.1 Annex B, G.992.3 Annex B, G.992.5 Annex B
  • 支持G.992.3和G.992.5
  • 支持Annex M和Annex L(G.992.3和G.992.5)
  • 支持EOC和过载信道访问
  • 支持路径延时功能
  • 支持环路诊断功能
  • 支持功率管理
  • 支持无缝速率适应(SRA)和在线配置功能
  • 单向/双向端点环路测试
  • 支持G.998.1端口捆绑
• SHDSL: G.991.2, G.991.2.bis, G.998.1
• VDSL2: G.993.2, G.994.1, G.997.1.

ATM流量管理

• 每个端口支持8个VPC/VCC
• 支持UBR, CBR,rt-VBR,nrt-VBR QoS机制
• 支持ATM论坛TM4.0规范
• 支持基于ATM PVC的下行流量整形功能
• 支持基于ATM F5 OAM 的端到端的环路检测(ITU-T Rec. I.610)

性能

• 8个硬件优先级队列(SPQ, WRR)
• 支持1024个IGMP组播组
• 最大信道切换处理延时小于250 ms
• DSCP与802.1p映射

安全

• 端口隔离
• IEEE802.1x认证
• 基于ACL的包过滤(L2 ~ L4 ACL)
• MAC地址数量限制
• ARP广播过滤
• DHCP广播过滤
• DHCP窥探
• NetBiOS过滤
• IGMP过滤
• 反IP/MAC地址欺骗
• 支持TACACS+远程认证

VLAN

• 支持4096个IEEE 802.1Q VLAN
• 支持基于端口的VLAN
• 支持VLAN 堆叠(Q-in-Q)
• VLAN 桥接功能(多PVCs到一个VLAN)(N:1)
• PVC和VLAN一比一的映射 (1:1)
• 支持GVRP功能

流量管理

• 千兆以太网端口的带宽控制和广播/多播/未知的单播控制
• STP: IEEE 802.1d, IEEE 802.1w, IEEE 802.1s
• IP桥接
•  IEEE 802.3ad
• IP组播
• IGMP v1, v2 窥探/代理
• IGMP组播通道限制
• DHCP Relay Option 82 with sub-option 1 & 2
• 组播带宽控制
• L2 ~ L4 ACL
• TR-101 compliant PPPoE intermediate Agent
• IGMP组播组数和过滤配置文件

VoIP功能

• 编码: G.711, G.726, G.729a/b, G.723.1
• 网络信令协议: ITU-T H.248 v2, SIP v2 (RFC3261)
• RTP(RFC 1889)
• RTCP(RFC 1890)
• 基于RTP的传真/调制解调 ( T.38)
• 音调检测和生成（双定向）
• RFC 2833R TP的有效载荷的DTMF
• 回声消除和自动增益控制(G.165, G.168)
• VAD
• CNG
• 来电显示
• 补充服务:
  • 本地呼叫
  • 紧急呼叫
  • 免打扰
  • 呼叫拒绝
  • 呼叫等待
  • 呼叫保持
  • 呼叫转移
  • 呼叫回拨
  • 静音功能

网络管理

• 本地控制口管理
• Web管理界面
• 集群管理(高达8个集群组员)
• 图形化网络管理
• 支持XML格式North Bound接口NetAtlas Access EMS管理系统
• 带内带外管理(SSH, SFTP)
• SNMP管理(通过ZyXEL NetAtlas Access EMS)
• SNMPv1/v2c/V3 agent/traps
• 标准MIBs
  • RFC 1213 MIB II
  • ADSL Line MIB (RFC2662)/ Extension Line MIB(RFC 3440)
  • SHDSL Line MIB (RFC 3276)
  • VDSL line MIB (RF3728)
  • Bridge MIB/Extension MIB
  • RMON MIB (RFC 1757)
• Vendor specific MIBs, e.g.,
  • 机架管理MIB(风扇速度，电压，温度)

硬件规格

IES-6000M

• 17插槽架构，19"或者23"机框
• DSL板卡插槽×16(slot 1~7, 8或者9, 10~17)
• 管理交换板卡插槽×2(Slot 8 & 9)
•  直流电源模块×2
• 风扇模块/防尘模块×1
• 告警模块×1

管理交换卡—MSC1224GB/MSC1024GB/MSC1224G/MSC1024G

• 错误冗余网络管理交换板卡
• 48G无阻塞全双工交换能力
• MSC1224GB 支持2个10G (SFP+)和4个GE上连/级连端口:
  • 2 光纤端口(SFP+)
  • 4 1000 Mbps 端口(combo设计, SFP ＋以太网接口)
• MSC1024GB支持4个以太网上连/级连端口:
  • 4 1000 Mbps 双属性端口(combos设计, SFP＋以太网接口)
• MSC1224G 支持2个10G (XFP) 和6个GE上连/级连端口:
  • 光纤端口 (SFP模块)×2
  • 100/1000Base-Tx端口×2
  • 1000Mbps×2双属性端口(SFP + 以太网接口)
• MSC1024G 支持8个GE上连/级连端口：
  • 光纤端口 (SFP模块)×4
  • 100/1000Base-Tx端口×2
  • 1000Mbps×2双属性端口(SFP + 以太网接口)
• RS232 (DB-9)×1串口控制接口
• 10/100M×1带内管理接口
• 16Gbps背板交换能力
• 16K MAC地址
• 1024 L2 组播组
• 4K VLANs
• 支持和IPv6(MSC1224GB, MSC1024GB)

E1 IMA卡- IMA1408G-81

• Hot swappable 8-port E1 IMA card, 8 groups per card
•  支持 G.703, G.704
•  Full-duplex bandwidth up to 16M
•  一个mini-RJ11 console 端口
• 支持RFC1483/1577/2364/2684
• 支持ATM Forum Rec UNI 3.0, UNI 3.1, UNI 4.0
•  支持ITU-TI.361, I.371, G.804

以太网线路卡 - ELC1220G-55

• 支持20个SFP(100BASE-FX/BX/LX/EX)
• 1个迷你RJ-11控制口
• 支持2层传输特性
• 支持组播VLAN, IGMP窥探, IGMP过滤和静态组播
• 支持DHCP功能
• 支持ACL, 反IP地址欺骗和反MAC地址欺骗的安全功能

VDSL线路卡- VLC1424G-56

• 24端口VDSL2板卡，支持热插拔
• 支持G.993.2, G.994.1, G.997.1
• 最高传输速率高达100Mbps/45Mbps(下行/上行)
• 1个迷你RJ11控制口
• 双重千兆背板
• 支持VDSL2, 8a, 8b, 8c, 8d, 12a,12b,17a和30a
• 支持频率分配频带998和997
• 支持PSD, RFI notch, single latency in PTM mode和 INP
• 支持Trellis 编码
• 支持IEEE 802.1ag (CFM)
• 支持IPv6

VDSL线路卡- VLC1348G-51/VLC1348-53/VLC1324G-51/VLC1324G-53

• 24/48端口VDSL2板卡，支持热插拔,POTS和ISDN
• 支持G.993.2, G.994.1, G.997.1
• 最高传输速率高达100Mbps/50Mbps(下行/上行)
• 1个迷你RJ11控制口
• 双重千兆背板
• 支持VDSL2, 8a, 8b, 8c, 8d, 12a,12b 和17a
• 支持频率分配频带998和997
• 支持U0 频带, PSD, RFI notch, single latency in PTM mode和 INP
• 支持UPBO 和DPBO, Reed Solomon 和Trellis 编码
• 支持ADSL fall back with ADSL/ADSL2/ ADSL2+ CPE in Annex A, M, L modes
• 支持IEEE 802.1ag (CFM)

ADSL线路卡- ALC1372G-51/ALC1248G-51

• 支持热插拔48/72端口ADSL2/ADSL2+ Annex A 线路板
• 最高传输速率：25Mbps/2.4Mbps(ADSL2+)
• mini-RJ11控制接口×1
• 千兆交换背板
• 支持G.992.3和G.992.5频谱掩码
• 支持EOC和 过载信道访问控制(G.992.3和Rec.G.997.1规定)
• 支持路径延迟功能(G.992.3和G.992.5规定)
• 支持Annex L和Annex M(G.992.3和G.992.5规定)
• 支持环路诊断(G.992.3和G.992.5规定)
• 支持功率管理功能(G.992.3和G.992.5规定)
• 支持无缝速率适应(SRA)，在线配置(G.992.3和G.992.5规定)
• 支持ADSL2+2个端口捆绑(G.998.1)
• 支持IPv6(ALC1372G-51)

ADSL线路卡- ALC1248G-53

• 48端口ADSL2/ADSL2+ Annex B板卡，支持热插拔
• 支持Annex M和Annex L(G.992.3和G.992.5规定)
• 最高传输速率：25Mbps/2.4Mbps(ADSL2+)
• mini-RJ11控制接口×1
• 千兆交换背板

SHDSL线路卡- SLC1248G-22

• 48端口SHDSL/SHDSL.bis板卡，支持热插拔
• 支持ETSI TS 101 524 V 1.2.1, ITU-T G.991.2, ITU-T G.991.2.bis
• 基于ATM的多端口捆绑，最多8端口捆绑
• 对称的传输速率5.69 Mbps/端口
• mini-RJ11控制接口×1
• 支持IEEE EFM

VoIP 线路卡—VOP1372G-61/VOP1248G-61

• 72端口或 48端口VoIP线路卡
• 支持SIP/H.248信令协议
• 兼容CPE：POTS电话，传真，模拟调制解调器和付费电话等
• 支持G.711 a/μ, G.726, G.729 a/b G.723.1
• 20K忙时呼叫尝试(BHCA)
• 可配置拥塞缓存
• 支持呼叫等待，呼叫保留，呼叫转移，忙时呼叫回复
• 紧急呼叫本地路由
• 本地呼叫
• MLT (用户线金属性能测试)和GR-909环路诊断
• 最大输出功率
  • VOP1372G-61: 24瓦
  • VOP1248G-61: 15瓦
• 支持IPv6 (VOP1372G-61)

物理规格

IES-6000M

• 设备尺寸 (W x D x H): 440 x 285x 544 mm (17.32” x 11.22” x 21.41”)
• 设备重量: 15 kg (33.15 lb)
• 包装尺寸(W x D x H): 705 x 450 x 619 mm (27.75” x 17.71” x 24.36”)
• 包装重量: 25.2 kg (55.69 lb)

管理交换卡—MSC1224GB

• 设备尺寸(W x D x H): 390.6 x 240 x 13.8 mm (15.39” x 9.45” x 0.55”)
• 设备重量: 0.9 kg (1.99 lb)
• 包装尺寸(W x D x H): 462 x 342 x 123 mm (18.18” x 13.46” x 4.84”)
• 包装重量: 1.76 kg (3.89 lb)

管理交换卡—MSC1024GB

• 设备尺寸(W x D x H): 390.6 x 240 x 13.8 mm (15.39” x 9.45” x 0.55”)
• 设备重量: 0.87 kg (1.92 lb)
• 包装尺寸(W x D x H): 462 x 342 x 123 mm (18.18” x 13.46” x 4.84”)
• 包装重量:1.7 kg (3.76 lb)

管理交换卡—MSC1224G

• 设备尺寸(W x D x H): 390.6 x 240 x 13.8 mm (15.39” x 9.45” x 0.55”)
• 设备重量: 0.8 kg (1.77 lb)
• 包装尺寸(W x D x H): 462 x 342 x 123 mm (18.18” x 13.46” x 4.84”)
• 包装重量: 2.38 kg (5.26 lb)

管理交换卡—MSC1024G

• 设备尺寸(W x D x H): 390.6 x 240 x 13.8 mm (15.39” x 9.45” x 0.55”)
• 设备重量: 0.6 kg (1.33 lb)
• 包装尺寸(W x D x H): 462 x 342 x 123 mm (18.18” x 13.46” x 4.84”)
• 包装重量:2.52 kg (5.57 lb)

E1 IMA卡—IMA1408G-81

• 设备尺寸(W x D x H): 390.6 x 240 x 13.8 mm (15.39” x 9.45” x 0.55”)
• 设备重量: 0.8 kg (1.77 lb)
• 包装尺寸(W x D x H): 462 x 342 x 123 mm (18.18” x 13.46” x 4.84”)
• 包装重量:1.8 kg (3.96 lb)

以太网线路卡—ELC1220G-55

• 设备尺寸(W x D x H): 390.6 x 240 x 13.8 mm (15.39” x 9.45” x 0.55”)
• 设备重量: 0.5 kg (1.1 lb)
• 包装尺寸(W x D x H): 462 x 342 x 123 mm (18.18” x 13.46” x 4.84”)
• 包装重量: 2.48 kg (5.48 lb)

VDSL线路卡—VLC1348G-51/VLC1348G-53

• 设备尺寸(W x D x H): 390.6 x 240 x 13.8 mm (15.39” x 9.45” x 0.55”)
• 设备重量: 1.3 kg (2.87 lb)
• 包装尺寸(W x D x H): 462 x 342 x 123 mm (18.18” x 13.46” x 4.84”)
• 包装重量:2.62 kg (5.79 lb)

VDSL线路卡—VLC1324G-51/VLC1324G-53

• 设备尺寸(W x D x H): 390.6 x 240 x 13.8 mm (15.39” x 9.45” x 0.55”)
• 设备重量:1 kg (2.2 lb)
• 包装尺寸(W x D x H): 462 x 342 x 123 mm (18.18” x 13.46” x 4.84”)
• 包装重量: 2.72 kg (6.01 lb)

ADSL 线路卡—ALC1372G-51

• 设备尺寸(W x D x H): 390.6 x 240 x 13.8 mm (15.39” x 9.45” x 0.55”)
• 设备重量: 1.1 kg (2.43 lb)
• 包装尺寸(W x D x H): 462 x 342 x 123 mm (18.18” x 13.46” x 4.84”)
• 包装重量: 2.2 kg (4.86 lb)

ADSL线路卡—ALC1248G-51/ALC1248G-53

• 设备尺寸(W x D x H): 390.6 x 240 x 13.8 mm (15.39” x 9.45” x 0.55”)
• 设备重量: 0.5 kg (1.1 lb)
• 包装尺寸(W x D x H): 462 x 342 x 123 mm (18.18” x 13.46” x 4.84”)
• 包装重量: 2.56 kg (5.66 lb)

SHDSL线路卡—SLC1348G-22

• 设备尺寸(W x D x H): 390.6 x 240 x 13.8 mm (15.39” x 9.45” x 0.55”)
• 设备重量: 0.5 kg (1.1 lb)
• 包装尺寸(W x D x H): 462 x 342 x 123 mm (18.18” x 13.46” x 4.84”)
• 包装重量:2.1 kg (4.64 lb

VoIP线路卡— VOP1248G-61

• 设备尺寸(W x D x H): 390.6 x 240 x 13.8 mm (15.39” x 9.45” x 0.55")
• 设备重量:0.5 kg (1.1 lb)
• 包装尺寸(W x D x H): 462 x 342 x 123 mm (18.18” x 13.46” x 4.84”)
• 包装重量: 2.48 kg (5.481 lb)

环境参数

• 工作参数:
  • 温度 : 0°C~50°C (32°F ~ 122 °F)
  • 湿度: 10~95% (非冷凝)
• 存储参数:
  • 温度: -40°C~ 70°C (-40°F ~ 158 °F)
  • 湿度: 10 ~ 95% (非冷凝)
• 电源: -48V DC
• 满负荷功率消耗:
  • IES-6000M: 70 W
  • MSC1224GB: 45 W
  • MSC1024GB: 40 W
  • MSC1224G: 33 W
  • MSC1024G: 20 W
  • IMA1408G-81: 32 W
  • ELC1220G-55: 40 W
  • VLC1424G-56: 66 W
  • VLC1348G-51/VLC1348G-53: 93 W
  • VLC1324G-51: 90 W
  • VLC1324G-53: 70 W
  • ALC1372G-51: 85 W
  • ALC1248G-51/ALC1248G-53: 70 W
  • SLC1348G-22: 45 W
  • VOP1372G-61: 144 W
  • VOP1248G-61: 95 W

认证

• CE
• UL 60950, CSA 60950
• FCC part 15 Class A
• ITU-T K.20
• ETSI 300 019
• EN55022 class A
• EN55024 class A
• ETSI 300 386
